GRANEYEの設置手順(L字ガイドを使用する)

はじめに

• GRAN EYEを設置するには75-80cmの横幅が必要です。
• 設置手順の見直しにより、同梱品の「ガイドペーパー」と「ガイドステッカー」は不要となりました。お手数ですが各自で破棄をお願いいたします。※次回出荷分より同梱されません。

ご用意いただくもの

• プラスドライバー
• メジャー
• USB電源アダプター（Type-C端子）

1.サラウンドを外す

ダーツボードにサラウンドを取り付けている場合は取り外してください。

2.水平を確認する

ダーツボードが水平に取り付けられているか確認します。傾いている場合はここで修正してください。

3.カメラ用ブラケットを取り付ける

GRAN EYE用ブラケットは、ダーツボードの中心から“13”と“14”の各ナンバー中央を結ぶ直線の延長線上（左右対称の位置）に設置します。
付属のL字ガイドを使用し、以下のように取り付けてください。

1

ブラケットの裏側(平面側)に仮止め用の両面テープを貼り付け、剥離紙を剥がします。
ブラケットと両面テープの穴の位置が一致するように貼り付けてください。

2

L字ガイドの湾曲面をボードの端に合わせます。”13″ナンバーの位置に合わせてください。

3

L字ガイドの中心線をボードの中心から13ダブルの中心を結ぶ直線の延長線上に合わせ、ガイドが動かないように手で固定します。

4

L型ガイド端の凹部に合わせ、ブラケットを壁に仮貼りします。

両面テープは仮止め用です。次の工程で必ずネジ止めしてください。

5

L字ガイドを外します。

6

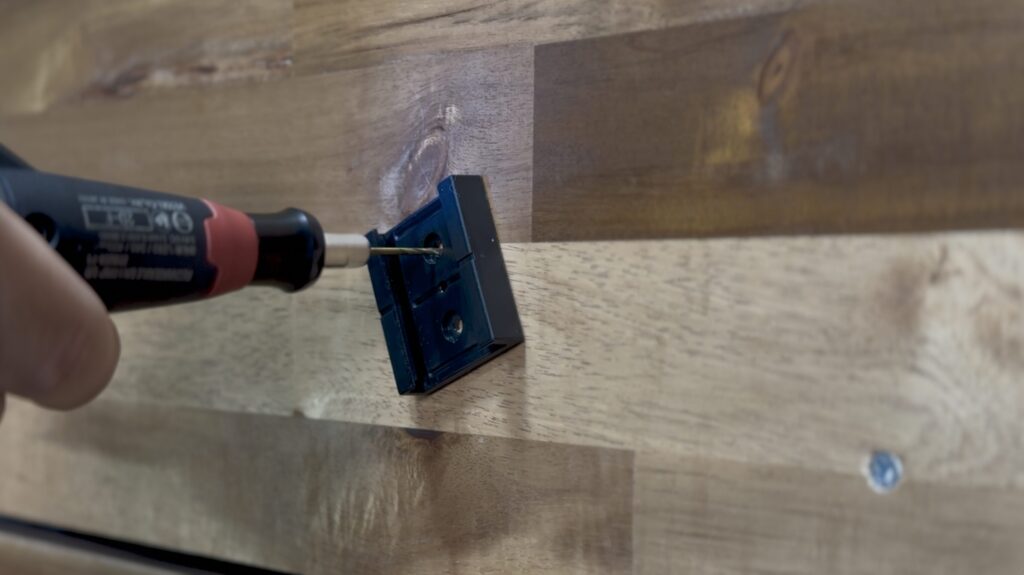

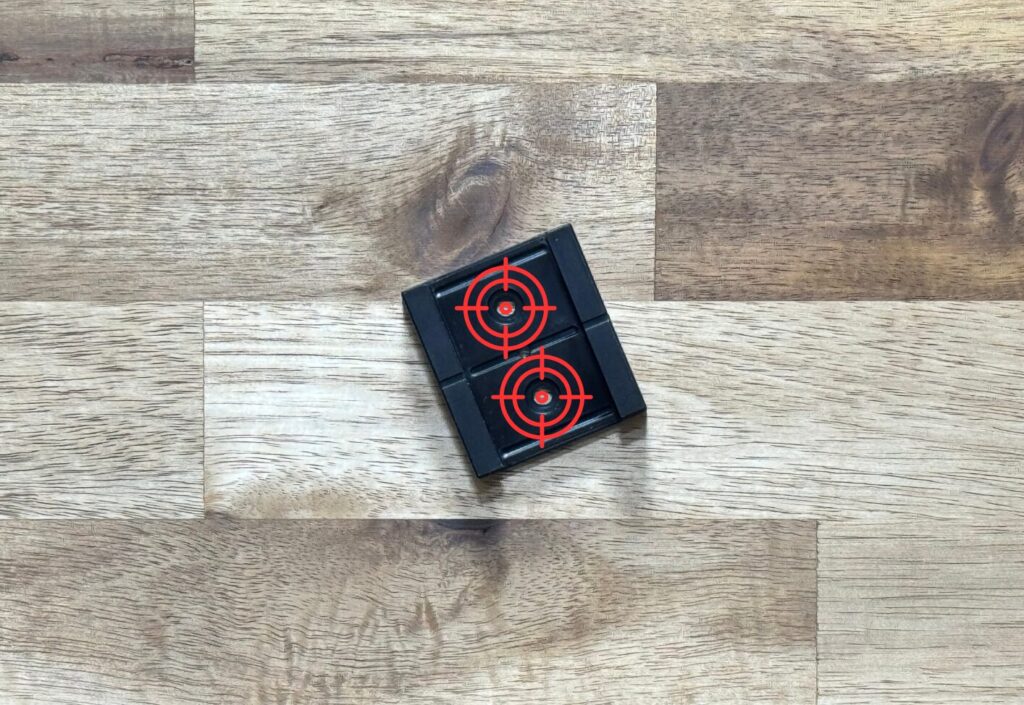

ブラケットを付属のネジで固定してください。事前にドリルで下穴を開けておくとスムーズに取り付けることができます。

7

逆側も同様の手順でブラケットを取り付けます。

以上でブラケットの取付は完了です。

4.ダーツボードを取り外す

一旦ダーツボードを壁面から取り外してください。ダーツボード用ブラケットは残っていても問題ありません。

5.Echo Unitを取り付ける

1

Echo本体に付属のスポンジを貼り付けてください。

2

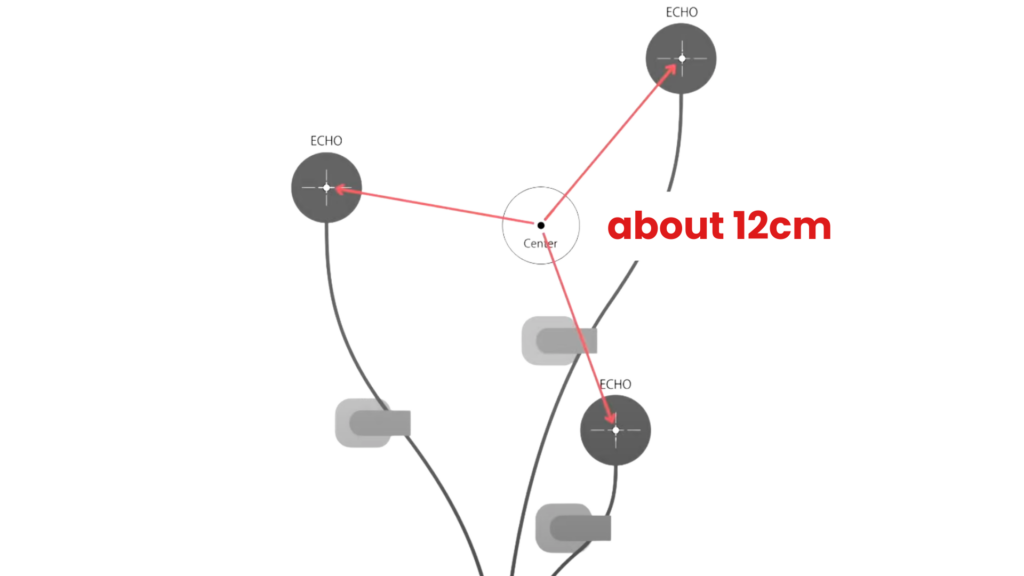

ガイドペーパーに記載してある「Echo Unit」取付位置を参考に、壁面へEcho Unitを貼り付けます。

ガイドペーパーの表示位置は設置の目安です。わずかな位置のずれがあっても使用上の支障はありません。

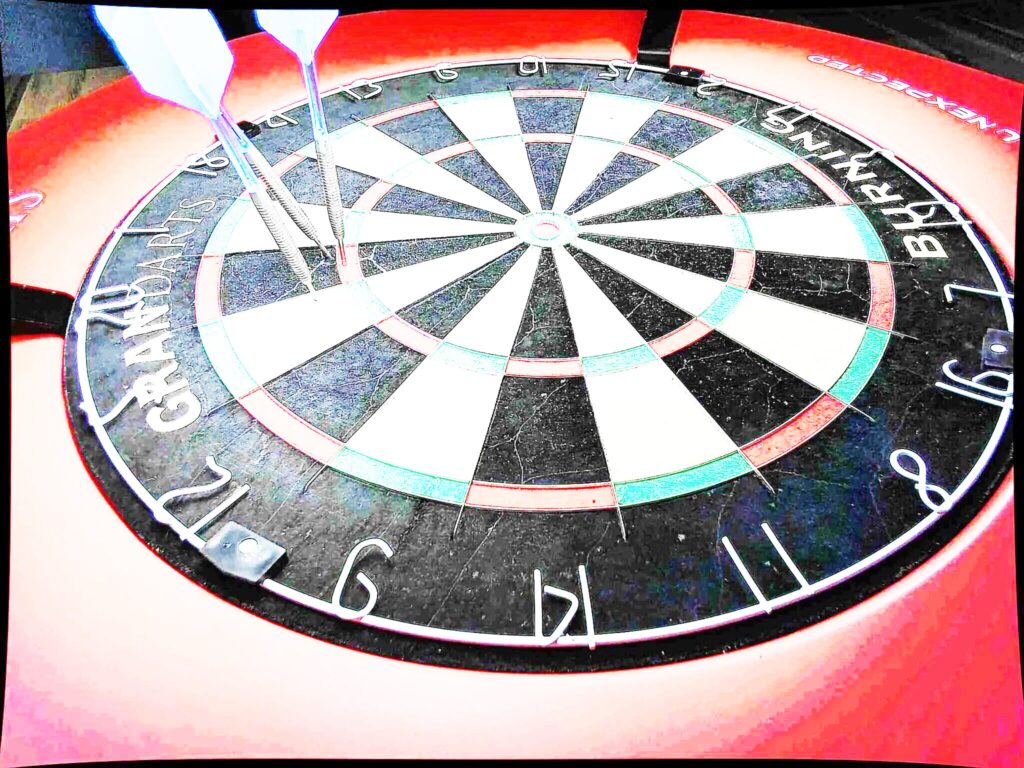

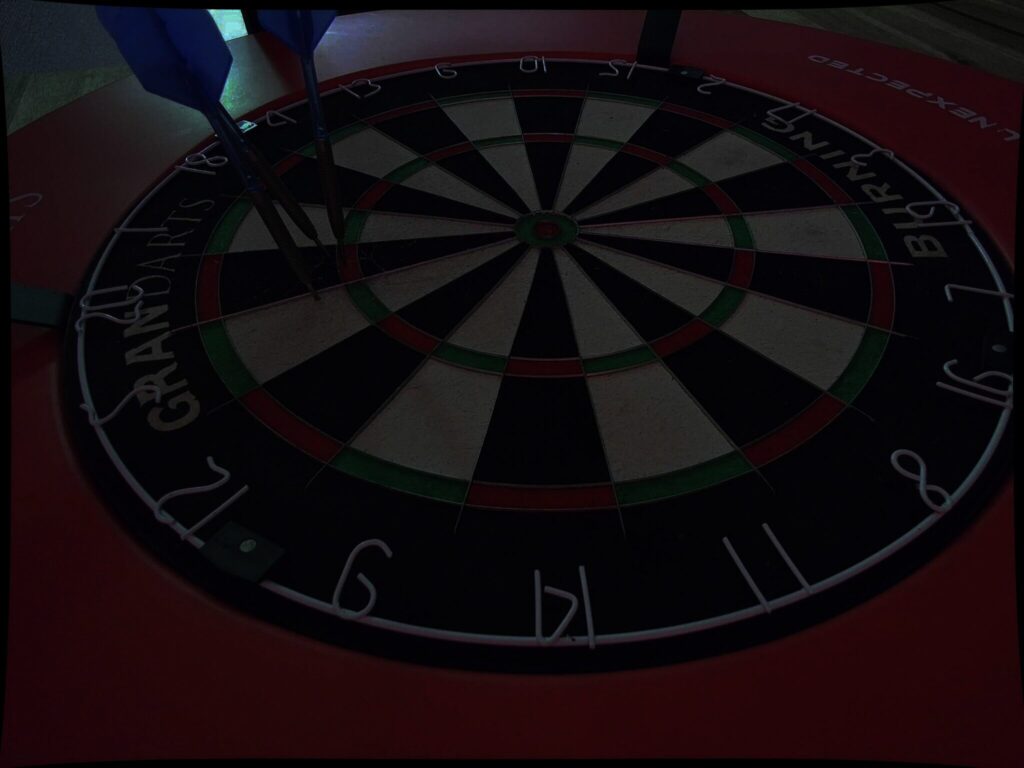

6.カメラを取り付ける

1

カメラレンズ部にはキャップが取りついています。キャップをつまみ、真っ直ぐ引き抜いてください。

レンズのリングを回転させないようにご注意ください

2

カメラ根本の端子へUSB-A to Cケーブル(付属)のType-C端子を接続してください。

3

ブラケットへカメラを取り付けます。カチッと音がするまで挿し込んでください
右側のカメラは上から下へ、左側のカメラは下から上へスライドし挿し込みます。

7.ケーブルを整理する

ケーブルクランプを取り付けてケーブルを束ね、整理します。

8.ダーツボードを取り付ける

取り外したダーツボードとサラウンドを元通りに取り付けます。カメラへの接触・破損にご注意ください。

9.ベースユニットを取り付ける

ブラケットを取り付ける

サラウンドの外周から約7cm下に印をつけ、その位置にベースユニット用ブラケットをネジで固定します。

各ケーブルをベースユニットに接続する

エコーユニットとカメラをケーブルで接続します。

続いて、ベースユニット下部に電源ケーブルを接続してください。

ベースユニットを取り付ける

ベースユニットをブラケットに取り付けて固定します。 右から左へ向かって、カチッと音がするまで取り付けて固定します。

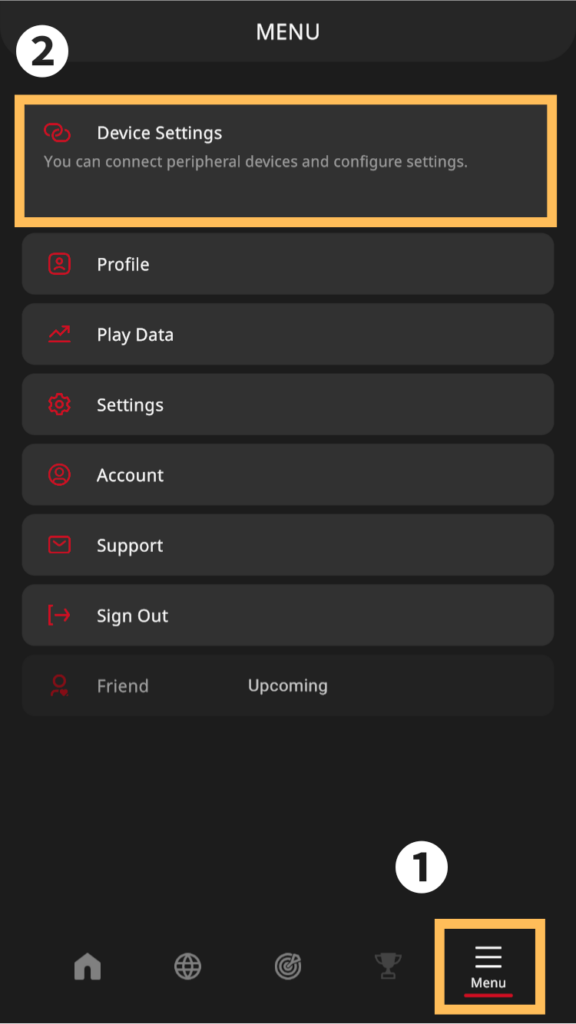

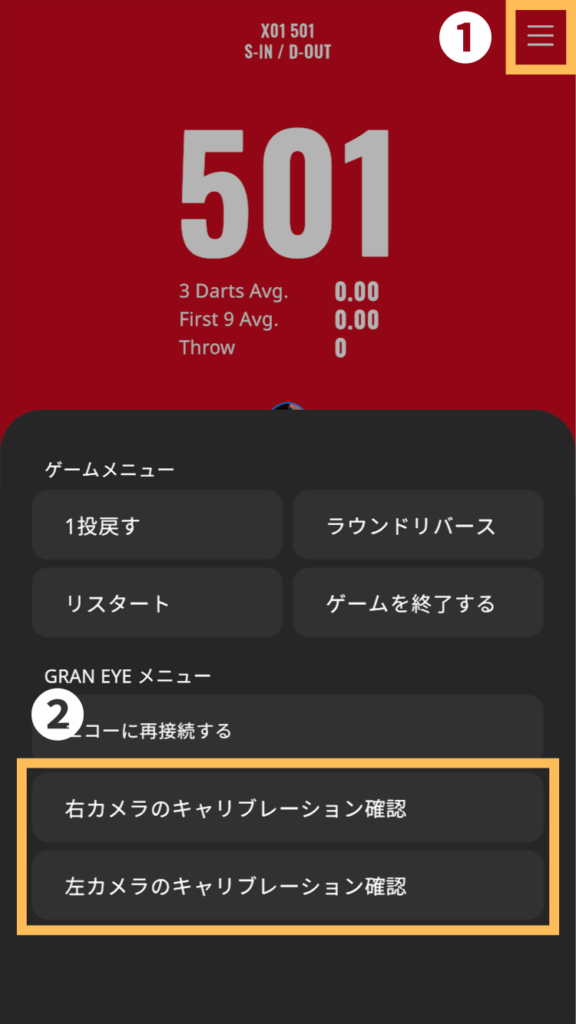

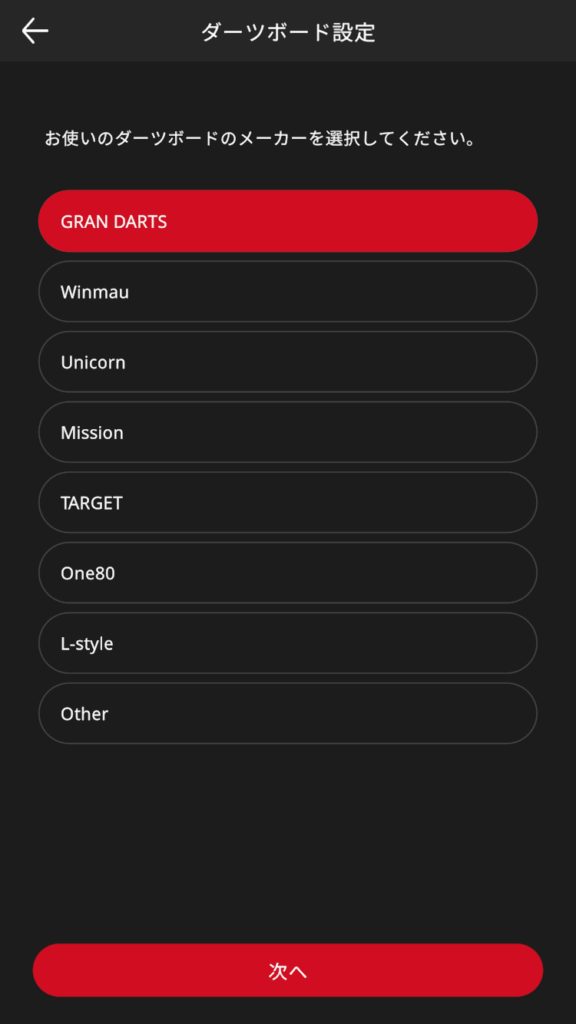

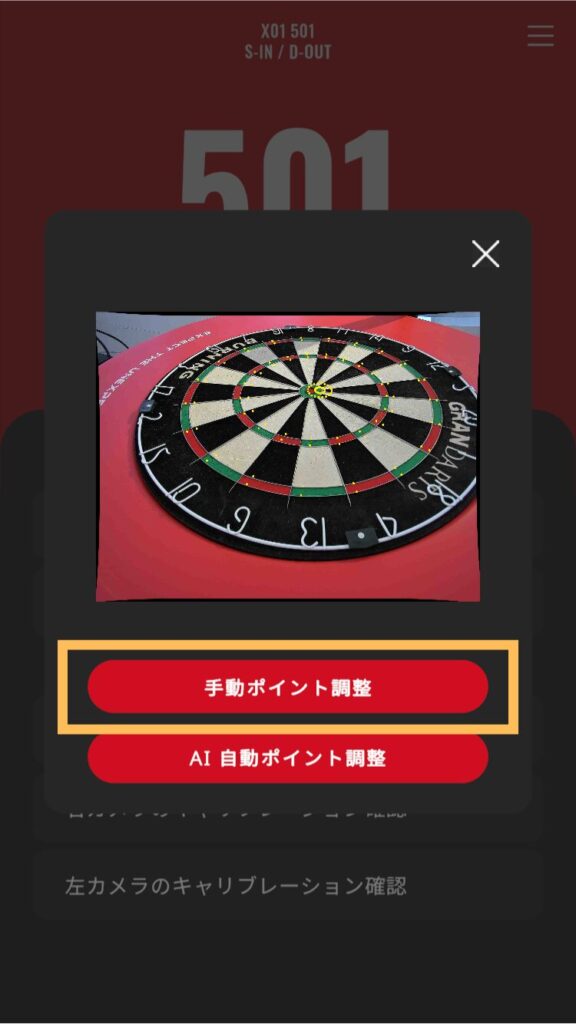

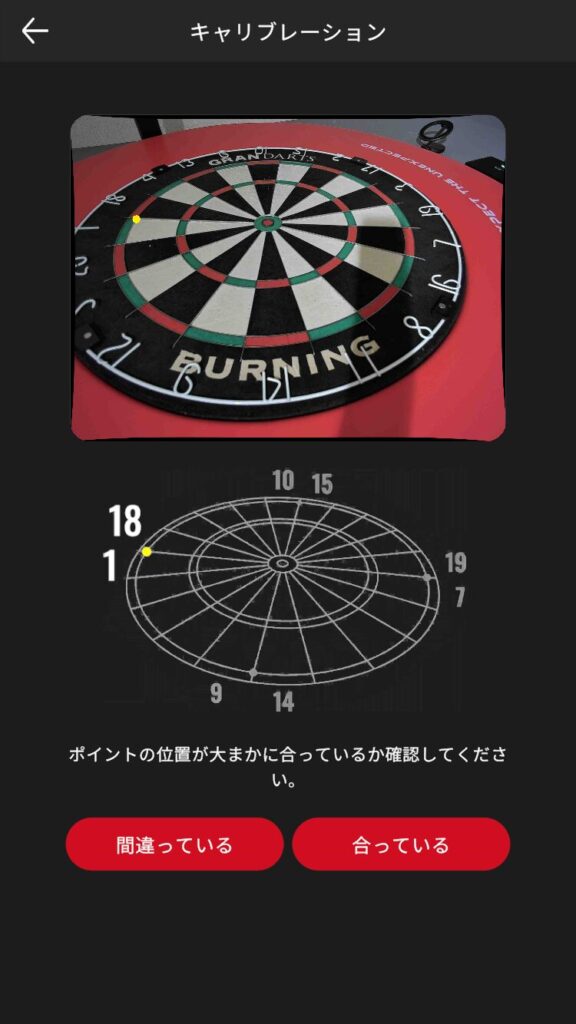

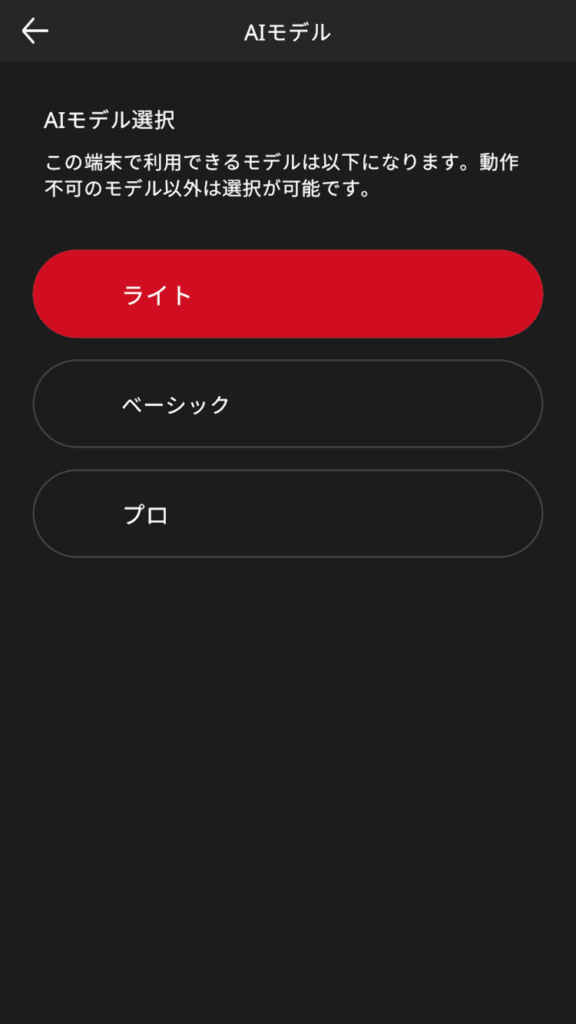

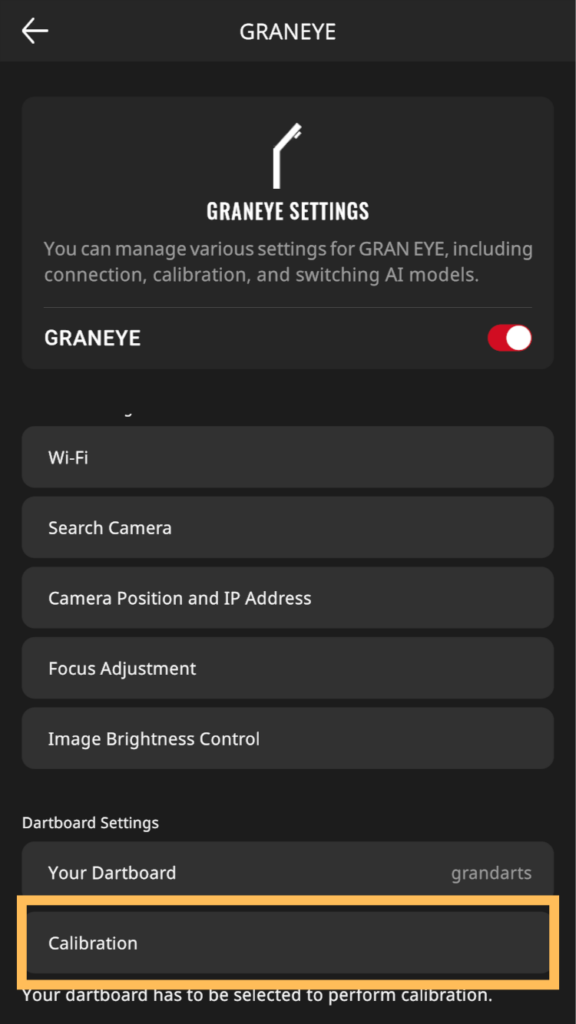

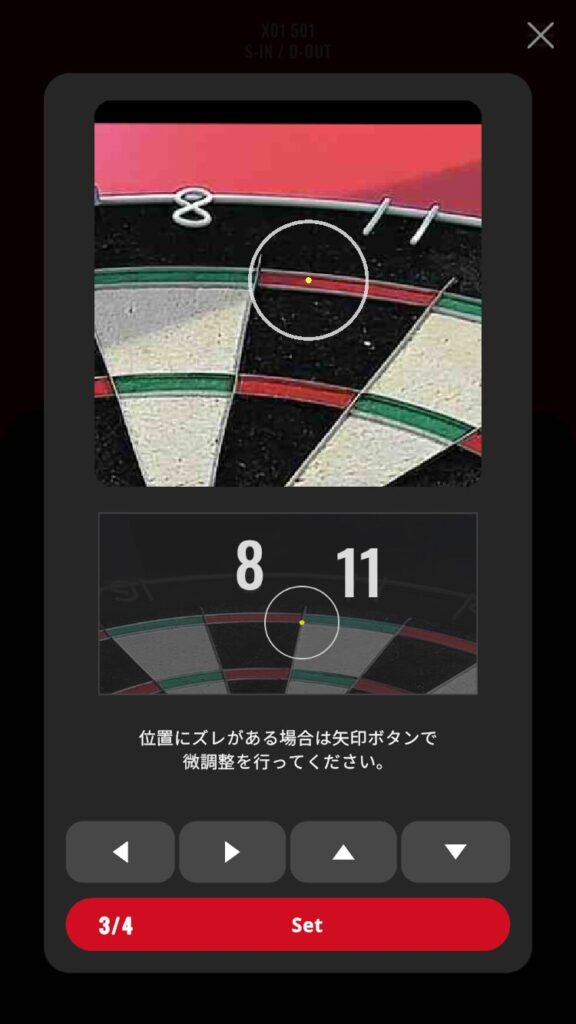

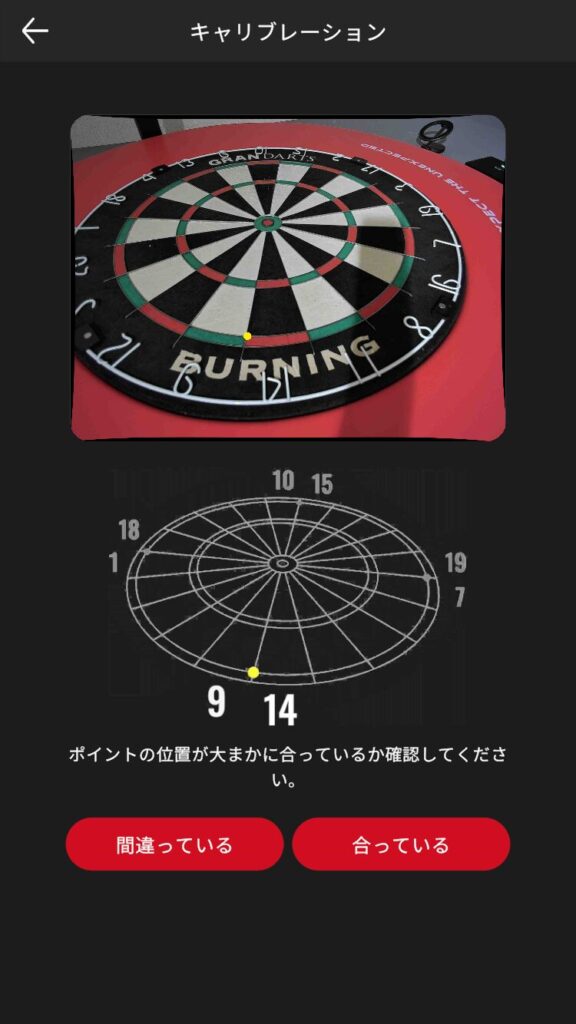

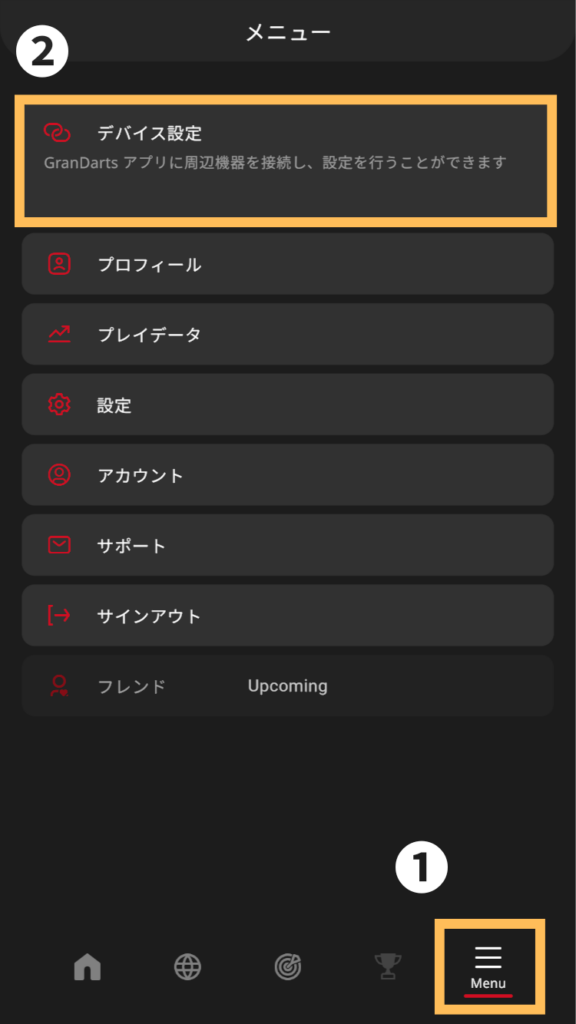

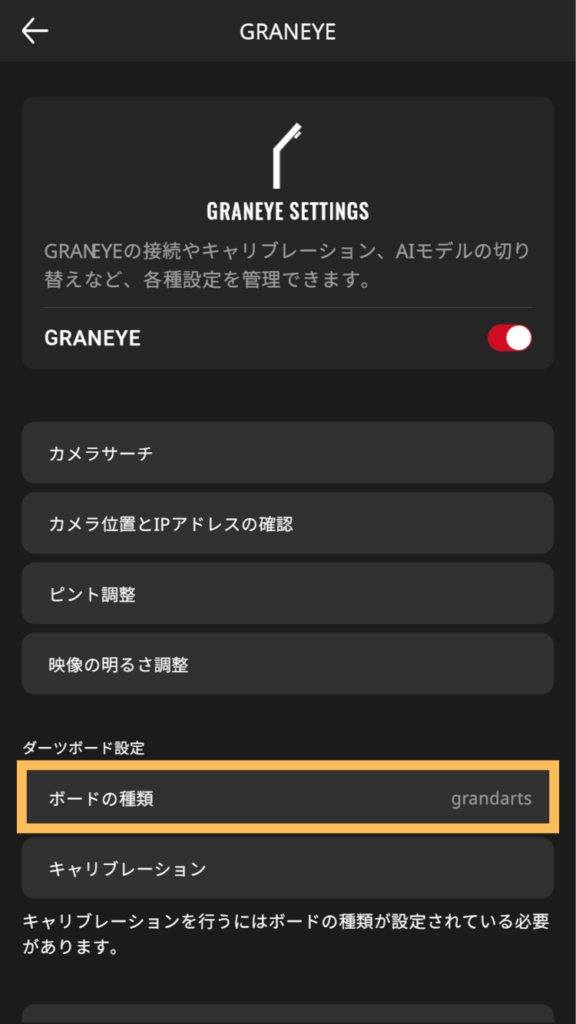

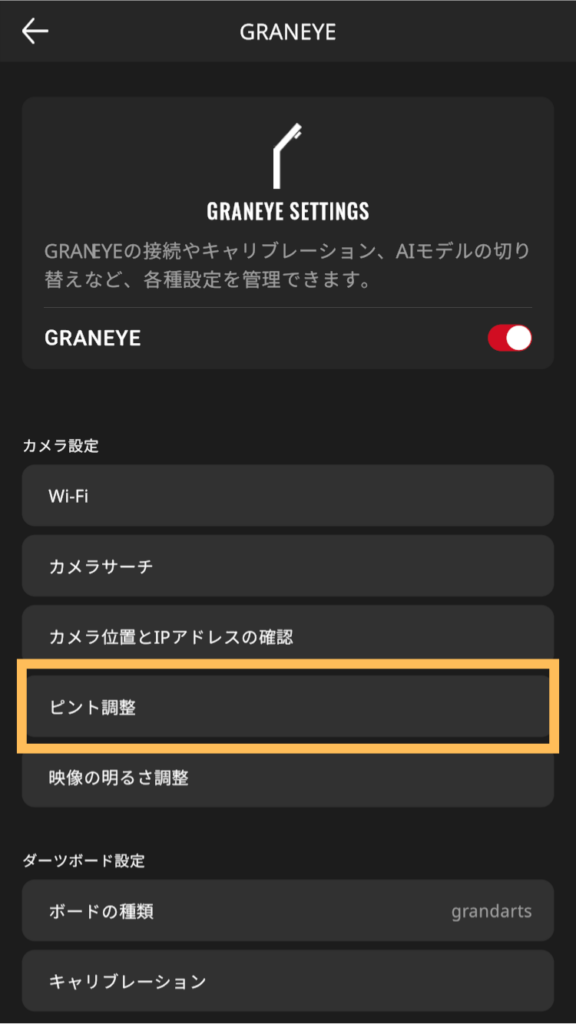

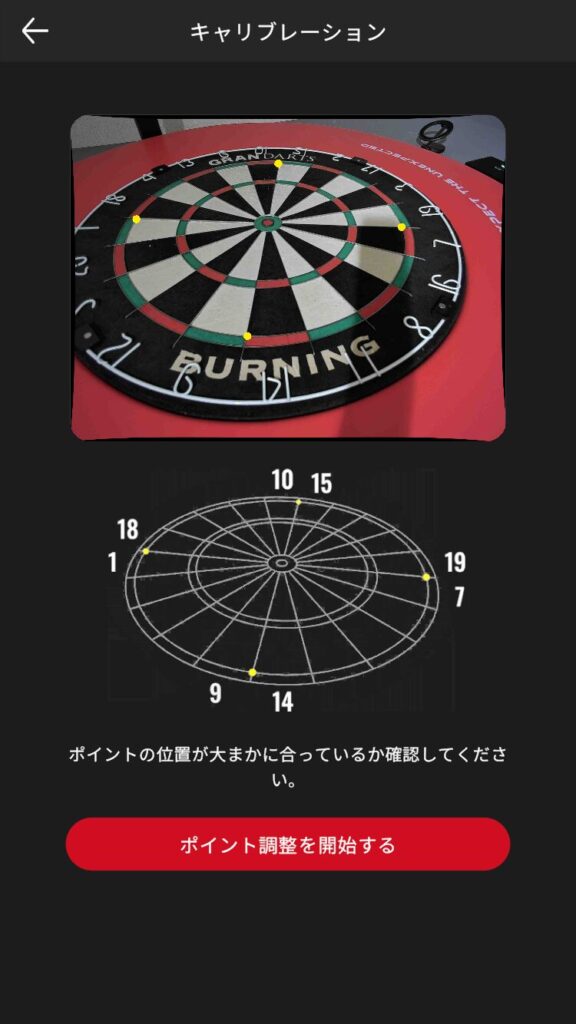

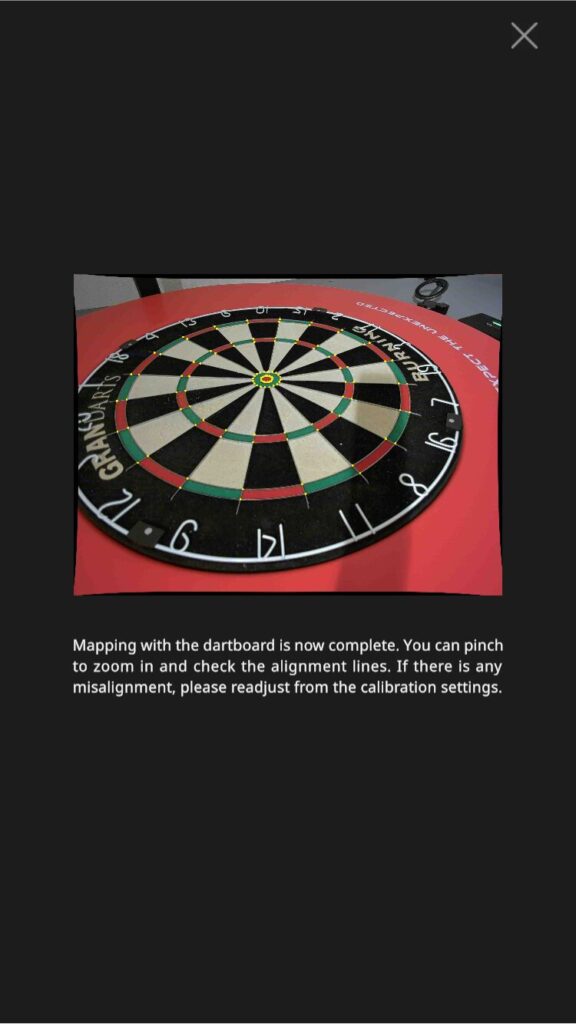

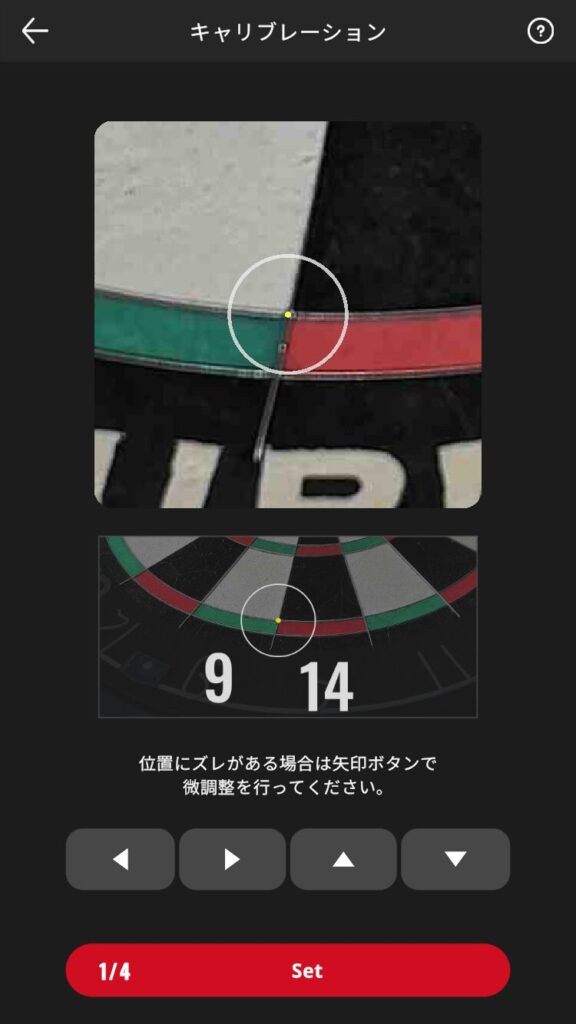

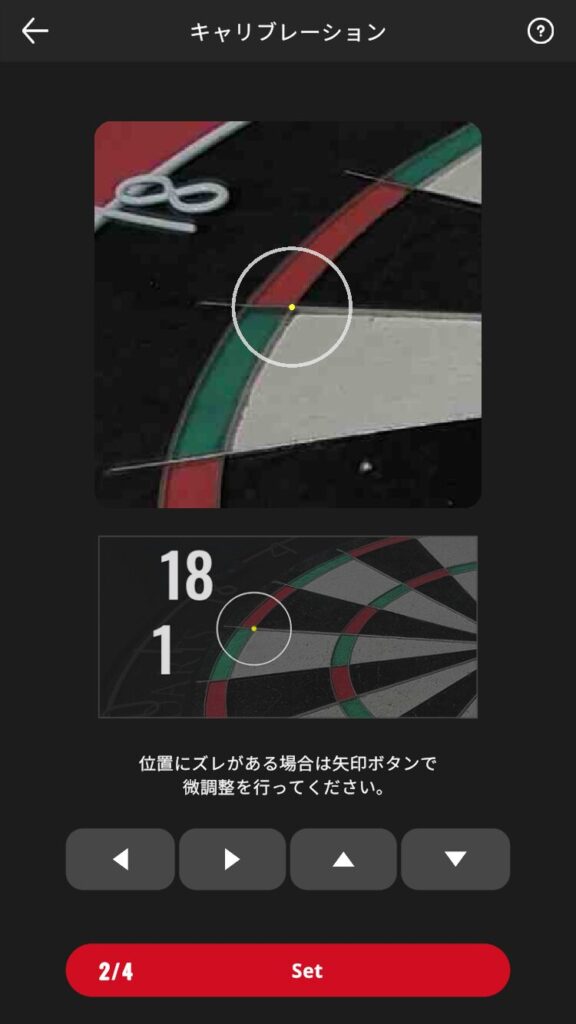

ベースユニットの電源ケーブルをUSB電源に接続し、設置完了です。
※USBアダプターは付属しません
