GRANEYEの設置方法（MagMountを使用する）

本項ではMagMountを使用したGRANEYEの設置手順をご紹介します。

ご用意いただくもの

ダーツボードの取り付け方法について

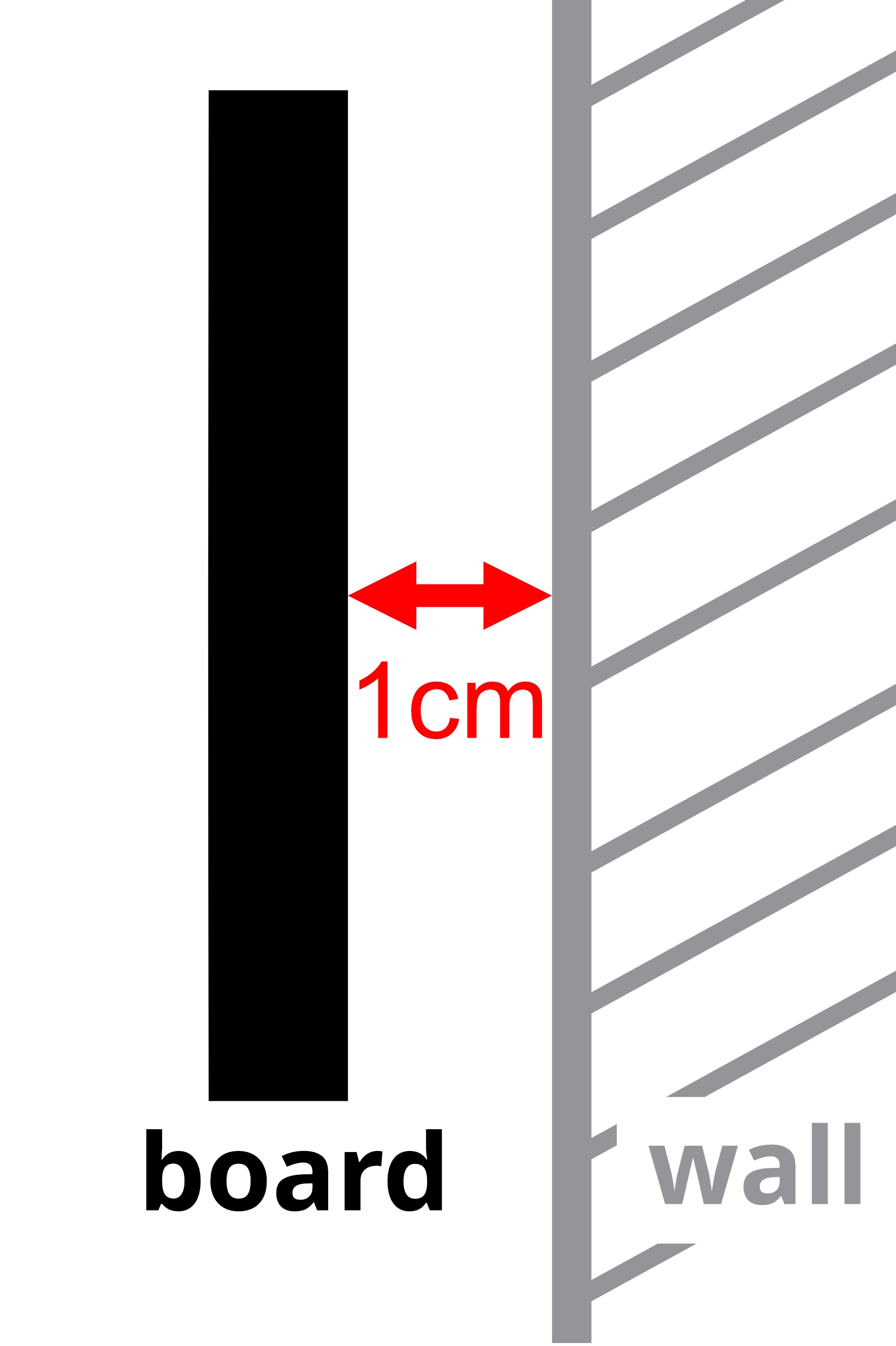

GRAN EYEを取り付けるダーツボードは、壁から約1cm離れて設置する必要があります。
ボード付属のハンガー金具等で設置していて、ダーツボードが壁から約1cm離れていない場合、1cm程度の距離が空くように調整してください。

Wi-Fiルーターの環境について

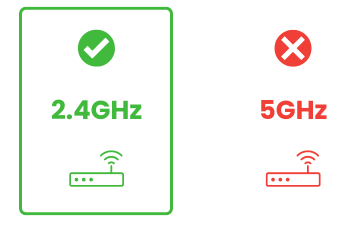

GRANEYEをご利用いただくには2.4GHzの安定したWi-Fi環境が必要です。Wi-Fi環境の詳細については こちら でご確認いただけます

設置手順

1.ダーツボードを取り外す

ダーツボードとブラケットを壁面から取り外してください。ダーツボード用ブラケットは残っていても問題ありません。

2.Echo Unitを取り付ける

Echo Unitを壁面、もしくはダーツボード本体に取り付けます。
ダーツスタンドを利用する等の理由でダーツボードを壁から離して使用する場合は、Echo Unitをダーツボード本体に取り付けてください。

壁面にEcho Unitを取り付ける場合

1

Echo本体に付属のスポンジを貼り付けてください。

2

ダーツボード［T18］・［T17］・［T14］の裏周辺の壁面へ Echoを貼り付けます。
中心（Bullの箇所）から約12cmの距離地点に貼付してください。

中心からの距離（12cm）は目安です。わずかな位置のずれがあっても使用上の支障はありません。

ダーツボードにEcho Unitを取り付ける場合

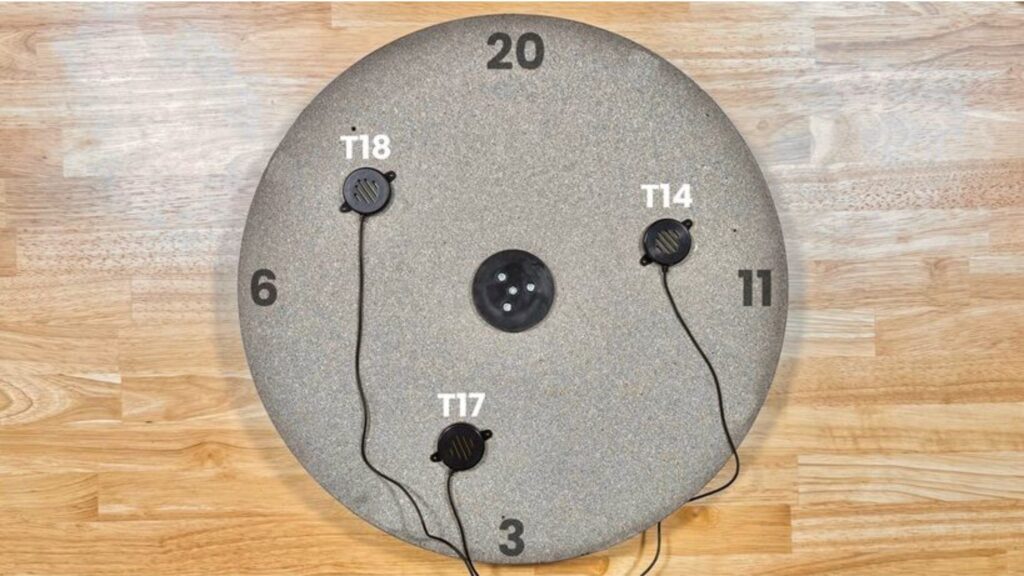

ダーツボード[T18]、［T14］、［T17］エリアの裏側付近にエコーユニットを取り付けます。
付属の両面テープ（丸形）か、ネジを使用してボード本体にしっかり固定してください。

3.ダーツボードを元に戻す

壁やスタンドにダーツボードを設置します。
この時点では、水平を正確に合わせる必要はありません。

4.MagMountを取り付ける

ダーツボードのナンバー13と14の位置にMagMountを取り付けます。取り付け箇所にあてることでマグネット吸着します。

取り付け時、MagMountが各ナンバーの中央に揃うように位置を調整してください。

サラウンドを使用しない場合の注意点

サラウンドを使用せずに設置する場合、ダーツが刺さった際の振動によってMagMountが下にずれ落ちる可能性があります。防止のため、付属の滑り止めテープをMagMountの下へ貼り付けてください。

5.カメラを取り付ける

MagMountへカメラを取り付けます。

1. USB-Type A to Cケーブルをカメラに接続します。
2. MagMountの先端にあるブラケットに、カメラを取り付けます。
   左側のカメラは、下から上に向かって差し込みます。右側のカメラは上から下に向かって差し込みます。いずれも「カチッ」と音がするまでしっかり固定してください。

6.サラウンドを取り付ける

サラウンドを使用する場合は、この時点でダーツボードに取り付けます。

7.ベースユニットを取り付ける

ブラケットを取り付ける

サラウンドの外周から約7cm下に印をつけ、その位置にベースユニット用ブラケットをネジで固定します。

ケーブルをベースユニットへ取り付ける

エコーユニットとカメラをケーブルで接続します。

続いて、ベースユニット下部に電源ケーブルを接続してください。

ベースユニットへ取り付ける

ベースユニットをブラケットに取り付けて固定します。 右から左へ向かって、カチッと音がするまで取り付けて固定します。

ベースユニットの電源ケーブルをUSB電源に接続し、設置完了です。

以上でMagMountを使った設置は完了です。
