[French]GRANEYEの設置手順(L字ガイドを使用する)

Introduction

• Il faut une largeur de 75-80 cm pour installer GRAN EYE.

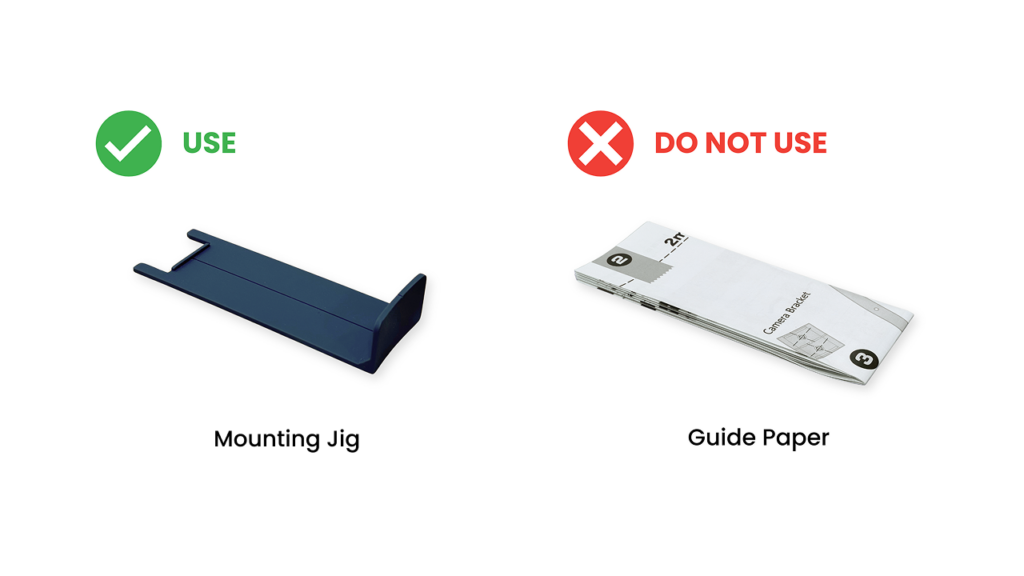

• Suite à une révision de la procédure d’installation, le « Guide Paper » (Papier Guide) et le « Guide Sticker » (Autocollant Guide) inclus ne sont plus nécessaires. Nous vous prions de bien vouloir les jeter vous-même.
  *Remarque : Ces éléments ne seront plus inclus dans les futures livraisons.

Éléments nécessaires

• Tournevis cruciforme
• Mètre ruban
• Adaptateur secteur USB (connecteur Type-C)

1.Retirer le contour de la cible de fléchettes

Si un contour (surround) est installé sur la cible, veuillez le retirer avant l’installation.

2.Vérifier l’horizontalité de la cible

Assurez-vous que la cible de fléchettes est bien à niveau. Corrigez si elle est penchée.

3.Installez le support de caméra

Le support pour GRAN EYE doit être installé dans l’alignement des centres des numéros « 13 » et « 14 » de la cible (positions symétriques de chaque côté).
Utilisez le guide en L fourni et procédez comme suit.

1

Collez le ruban adhésif double-face fourni à l’arrière du support.Retirez la pellicule protectrice au dos du support.

2

Alignez le bord courbé du guide en L avec le bord extérieur de la cible.
Alignez-le sur la position du numéro 13.

3

Alignez la ligne centrale du guide en L avec la ligne prolongée reliant le centre du bullseye et le centre du double 13.
Maintenez fermement le guide pour qu’il ne bouge pas.

4

Collez temporairement le support au mur, à l’intérieur du creux du guide en L.

Le ruban adhésif sert uniquement à un positionnement temporaire. Fixez ensuite le support avec des vis.

5

Retirez le guide en L.

6

Fixez le support à l’aide des vis fournies. Il est conseillé de percer des avant-trous pour faciliter l’installation.

7

Installez le support de l’autre côté en suivant les mêmes étapes.

L’installation des supports est maintenant terminée.

4.Retirer la cible de fléchettes

Retirez temporairement la cible du mur. Le bracket peut rester fixé.

5.Installer l’unité Echo

1

Collez l’éponge fournie sur le boîtier principal Echo.

2

Reportez-vous à la position indiquée « Echo Unit » sur le guide papier, puis fixez l’unité Echo au mur.

La position indiquée sur le papier guide sert de référence pour l’installation. Un léger décalage par rapport à cette position n’affectera pas le fonctionnement.

6.Installer la caméra

1

Un capuchon est fixé sur l’objectif de la caméra. Pincez-le délicatement et retirez-le droit.

Faites attention à ne pas faire tourner la bague de l’objectif.

2

Connectez l’extrémité Type-C du câble USB-A vers USB-C fourni à la base de la caméra.Connectez les câbles aux caméras gauche et droite.

3

Faites glisser la caméra dans le bracket jusqu’à ce qu’elle s’enclenche fermement.Faites glisser les caméras dans les supports jusqu’à ce qu’elles s’enclenchent. La caméra droite s’insère de haut en bas, la caméra gauche de bas en haut.

7.Organiser les câbles

Utilisez les serre-câbles pour regrouper et organiser les câbles.

8.Réinstallez la cible de fléchettes

Réinstallez la cible de fléchettes et le contour à leur position d’origine. Veillez à ne pas heurter ou endommager les caméras.

9.Installer l’unité de base

Installer le bracket

Marquez un point à environ 7 cm sous le bord extérieur du contour. Fixez le bracket de l’unité de base à cet emplacement à l’aide de vis.

Connecter les câbles à l’unité de base

Connectez l’unité Echo et les caméras à l’aide des câbles fournis.

Ensuite, connectez le câble d’alimentation à la partie inférieure de l’unité de base.

À propos des ports de connexion

Remarque 1 : Le LED est un accessoire optionnel (vendu séparément).

Installer l’unité de base

Faites glisser l’unité de base dans le bracket de droite à gauche jusqu’à ce qu’elle s’enclenche.

Branchez le câble d’alimentation de l’unité de base à une source USB pour terminer l’installation.
Remarque : L’adaptateur USB n’est pas fourni.
