Procédure d’installation de GRANEYE

Introduction

• Une largeur de 75-80 cm est nécessaire pour installer GRAN EYE.

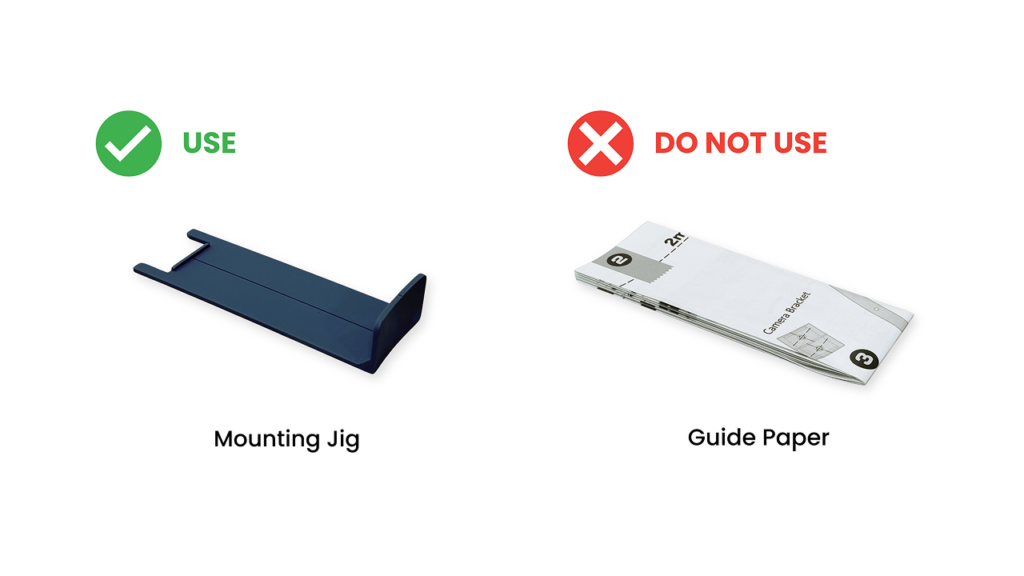

• Suite à une révision de la procédure d’installation, le « Guide Paper » et l’« Guide Sticker » inclus ne sont plus nécessaires. Nous nous excusons pour la gêne occasionnée, mais veuillez vous en débarrasser vous-même. *Il ne sera pas inclus dans le prochain envoi.

Ce dont vous avez besoin

• Tournevis cruciforme
• majeur
• Adaptateur d’alimentation USB (terminal de type C)

1.Retirer le contour

Si votre cible de fléchettes est dotée d’un contour, retirez-le.

2.Vérifiez le niveau

Assurez-vous que le jeu de fléchettes est installé à niveau. S’il est incliné, corrigez-le ici.

3.Fixation du support de caméra

Le support pour GRAN EYE doit être installé sur une extension de la ligne droite qui relie le centre des chiffres « 13 » et « 14 » (symétriquement).
Utilisez le guide en forme de L inclus et installez-le comme suit :

1

Appliquez du ruban adhésif double face à l’arrière (côté plat) du support pour une fixation temporaire, puis décollez le papier de protection.
Assurez-vous de fixer le support de manière à ce que les trous correspondent au ruban adhésif double face.

2

Ajustez le côté incurvé du guide en L sur le bord de la planche. Veuillez l’aligner avec la position du numéro « 13 ».

3

Alignez la ligne centrale du guide en L avec le prolongement de la ligne droite qui va du centre de la planche au centre du double 13, et maintenez le guide en place avec votre main pour l’empêcher de bouger.

4

Fixez temporairement le support au mur, en l’alignant avec l’évidement à l’extrémité du guide en L.

Le ruban adhésif double face est destiné à une fixation temporaire. Assurez-vous de fixer les vis à l’étape suivante.

5

Retirez le guide en L.

6

Fixez le support avec les vis fournies. Le pré-perçage de trous pilotes assurera une installation en douceur.

7

Fixez le support de l’autre côté de la même manière.

Ceci termine l’installation du support.

4.Retirez le jeu de fléchettes

Veuillez retirer le jeu de fléchettes du mur. Ce n’est pas grave si vous laissez le support de la cible en place.

5.Montage de l’unité Echo

1

Fixez l’éponge incluse à l’appareil Echo.

2

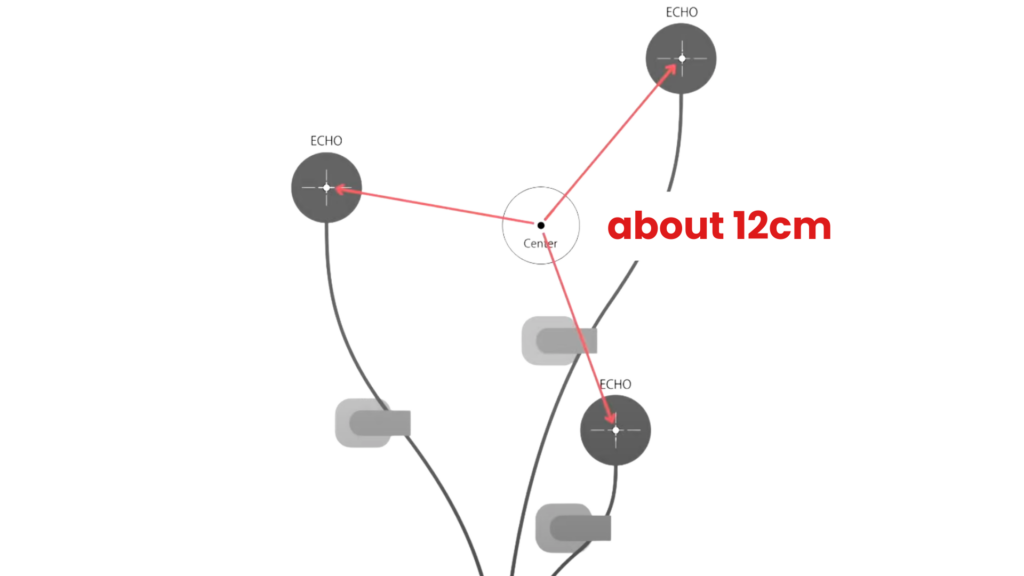

Fixez l’unité Echo au mur en vous référant à la position d’installation de l’unité Echo indiquée dans le guide.

L’emplacement du papier guide sert de guide pour l’installation. Même s’il y a un léger désalignement, cela n’interférera pas avec l’utilisation.

6.Montage de la caméra

1

L’objectif de l’appareil photo est bouché. Pincez le capuchon et retirez-le tout droit.

Veillez à ne pas faire tourner la bague de l’objectif.

2

Connectez le terminal Type-C du câble USB-A vers C (inclus) au terminal situé à la base de l’appareil photo.

3

Fixez la caméra au support. Insérez-le jusqu’à ce que vous entendiez un clic.Faites glisser la caméra droite de haut en bas et la caméra gauche de bas en haut.

7.Organisez vos câbles

Installez des serre-câbles pour regrouper et organiser les câbles.

8.Installation du jeu de fléchettes

Réinstallez le jeu de fléchettes et son entourage que vous avez retirés. Veuillez faire attention à ne pas toucher ou endommager l’appareil photo.

9.Installation de l’unité de base

Fixez le support

Faites une marque à environ 7 cm sous la périphérie extérieure du contour et fixez le support de l’unité de base à cette position avec des vis.

Connectez chaque câble à l’unité de base

Connectez l’unité Echo et la caméra avec un câble.

Ensuite, connectez le câble d’alimentation au bas de l’unité de base.

Installation de l’unité de base

Fixez l’unité de base au support et fixez-la en place. Installez de droite à gauche jusqu’à entendre un clic.

Connectez le câble d’alimentation de l’unité de base à la source d’alimentation USB et l’installation est terminée.
*Adaptateur USB non inclus
