Introducción

• Se necesita una anchura de 75-80 cm para instalar GRAN EYE.

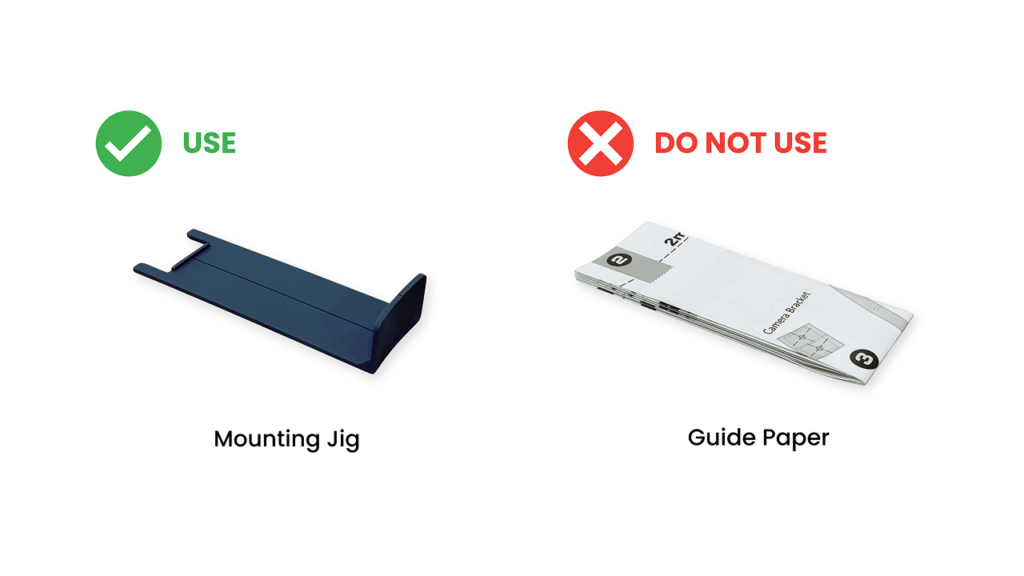

• Debido a una revisión del procedimiento de instalación, el “Guide Paper” (Papel Guía) y el “Guide Sticker” (Adhesivo Guía) incluidos ya no son necesarios. Disculpe las molestias, pero le rogamos que los deseche usted mismo.
  *Nota: Estos artículos ya no se incluirán en futuros envíos.

Elementos necesarios

• Destornillador Phillips
• Cinta métrica
• Adaptador de corriente USB (conector Tipo-C)

1.Retire el aro protector

Si hay un aro protector en la diana, retírelo antes de la instalación.

2.Comprobar la nivelación

Asegúrese de que la diana esté bien nivelada. Si está inclinada, ajústela en este momento.

3.Instale el soporte de cámara

El soporte para GRAN EYE debe instalarse en la línea imaginaria que conecta el centro de los números “13” y “14” en la diana (posición simétrica en ambos lados).
Utilice la guía en forma de L incluida y proceda como sigue.

1

Pegue la cinta adhesiva de doble cara incluida en la parte posterior del soporte.Retire el protector del adhesivo en la parte posterior del soporte.

2

Alinee el borde curvo de la guía en L con el borde exterior de la diana.
Alinéelo con la posición del número 13.

3

Alinee la línea central de la guía en L con la prolongación de la línea que une el centro del bullseye y el centro del doble 13.
Sostenga la guía firmemente para evitar que se mueva.

4

Pegue temporalmente el soporte a la pared, alineándolo dentro de la cavidad de la guía en L.

La cinta de doble cara es solo para fijación temporal. En el siguiente paso, asegure el soporte con tornillos.

5

Retire la guía en forma de L.

6

Fije el soporte con los tornillos incluidos. Perforar agujeros guía previamente facilitará la instalación.

7

Instale el soporte en el lado opuesto repitiendo los mismos pasos.

La instalación del soporte está completa.

4.Retirar la diana

Retire temporalmente la diana de la pared. El bracket puede permanecer instalado.

5.Instalar la unidad Echo

1

Pegue la esponja incluida en la unidad principal Echo.

2

Consulte la posición “Echo Unit” indicada en la guía de papel y coloque la unidad Echo en la pared.

La posición indicada en el papel guía es una referencia para la instalación. Una ligera desalineación no afectará el uso.

6.Instalar la cámara

1

La lente de la cámara tiene una tapa protectora. Agárrela suavemente y retírela en línea recta.

Tenga cuidado de no girar el anillo de la lente.

2

Conecte el conector Tipo-C del cable USB-A a USB-C incluido al puerto de la base de la cámara.Conecte los cables a ambas cámaras, izquierda y derecha.

3

Deslice la cámara dentro del bracket hasta que encaje con un clic.
Desliza las cámaras en los soportes hasta que encajen. La cámara derecha se inserta de arriba hacia abajo y la izquierda de abajo hacia arriba.

7.Organizar los cables

Utilice las abrazaderas de cable para agrupar y organizar los cables.

8.Vuelva a instalar la diana

Vuelva a colocar la diana y el aro protector en su posición original. Tenga cuidado de no tocar ni dañar las cámaras.

9.Instalar la unidad base

Instalar el bracket

Marque un punto aproximadamente 7 cm por debajo del borde exterior del aro protector. Fije el bracket de la unidad base en ese lugar con tornillos.

Conectar los cables a la unidad base

Conecte la unidad Echo y las cámaras con los cables suministrados.

A continuación, conecte el cable de alimentación a la parte inferior de la unidad base.

Sobre los puertos de conexión

Nota 1: El LED es un accesorio opcional (se vende por separado).

Instalar la unidad base

Deslice la unidad base en el bracket de derecha a izquierda hasta que encaje con un clic.

Conecte el cable de alimentación de la unidad base a una fuente de alimentación USB para completar la instalación.
Nota: El adaptador USB no está incluido.
