Einführung
- Für die Installation von GRAN EYE ist eine Breite von 75-80 cm erforderlich.

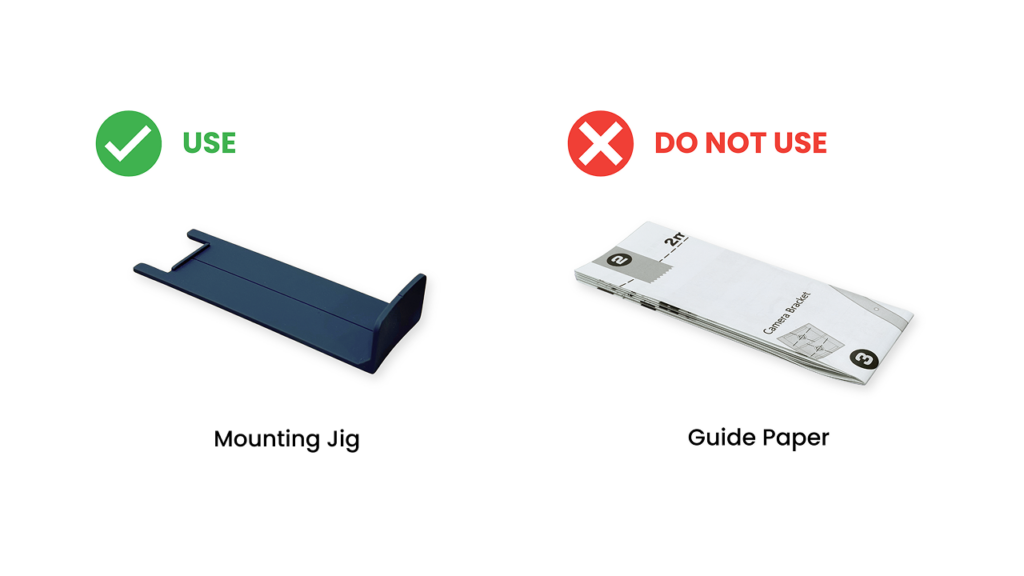

- Aufgrund einer Überarbeitung der Installationsanleitung sind das mitgelieferte „Guide Paper“ (Führungspapier) und der mitgelieferte „Guide Sticker“ (Führungsaufkleber) nicht mehr erforderlich. Wir bitten um Ihr Verständnis und ersuchen Sie, diese selbst zu entsorgen.
*Hinweis: Diese Teile werden zukünftigen Lieferungen nicht mehr beiliegen.
Benötigte Werkzeuge
- Kreuzschlitzschraubendreher
- Maßband
- USB-Netzadapter (Typ-C-Anschluss)
1.Entfernen Sie das Surround
Falls ein Surround am Dartboard befestigt ist, bitte vor der Montage entfernen.

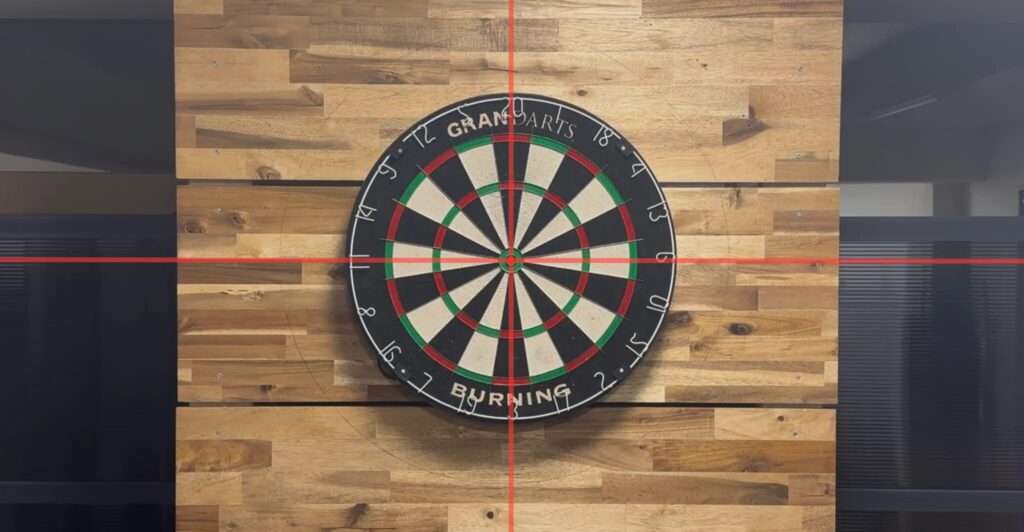

2.Ausrichtung mit der Wasserwaage prüfen
Stellen Sie sicher, dass das Dartboard waagerecht angebracht ist. Bei Schieflage korrigieren.
3.Befestigen Sie die Kamerahalterung

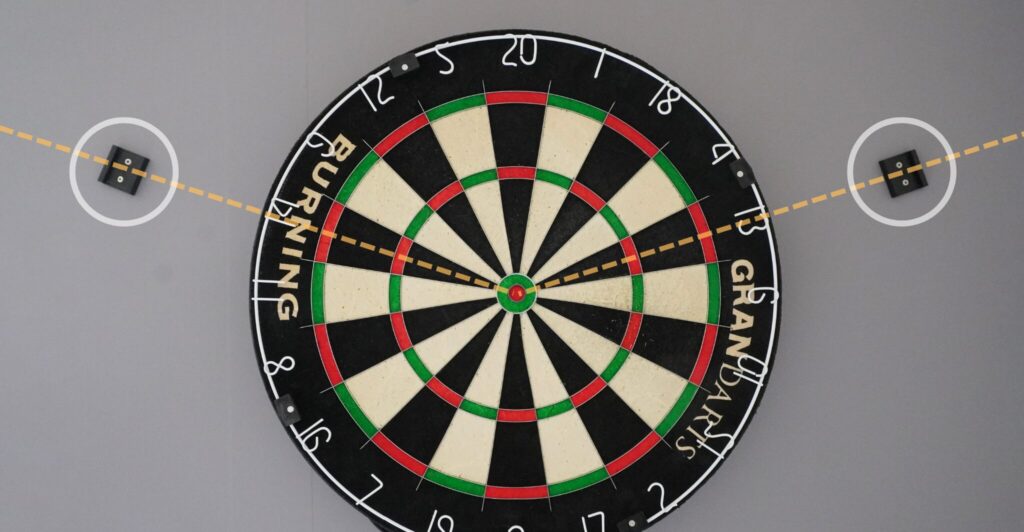

Die Halterung für GRAN EYE sollte auf der Verlängerungslinie zwischen der Mitte der Zahlen „13“ und „14“ auf der Dartscheibe montiert werden (symmetrisch auf beiden Seiten).
Verwenden Sie die mitgelieferte L-förmige Führung und montieren Sie wie folgt.

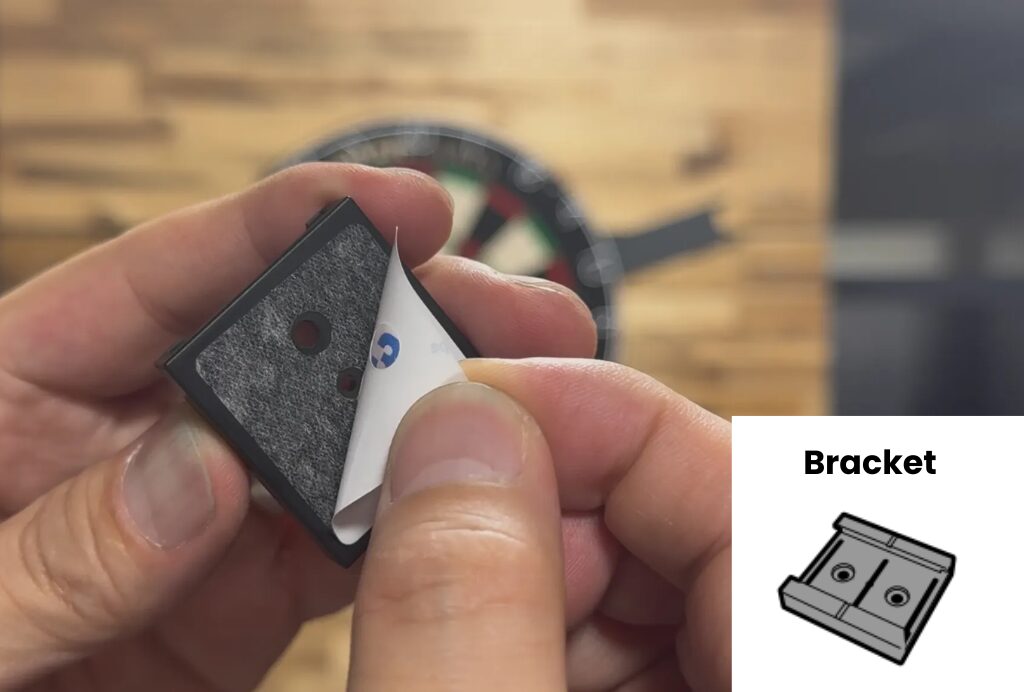

Bringen Sie das mitgelieferte doppelseitige Klebeband auf der Rückseite der Halterung an.Entfernen Sie die Schutzfolie von der Rückseite der Halterung.

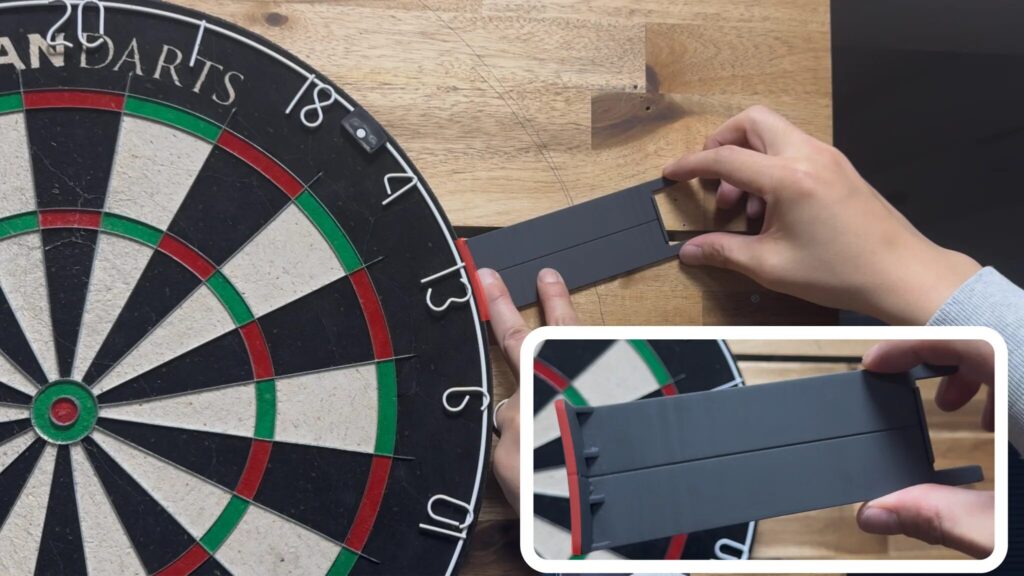

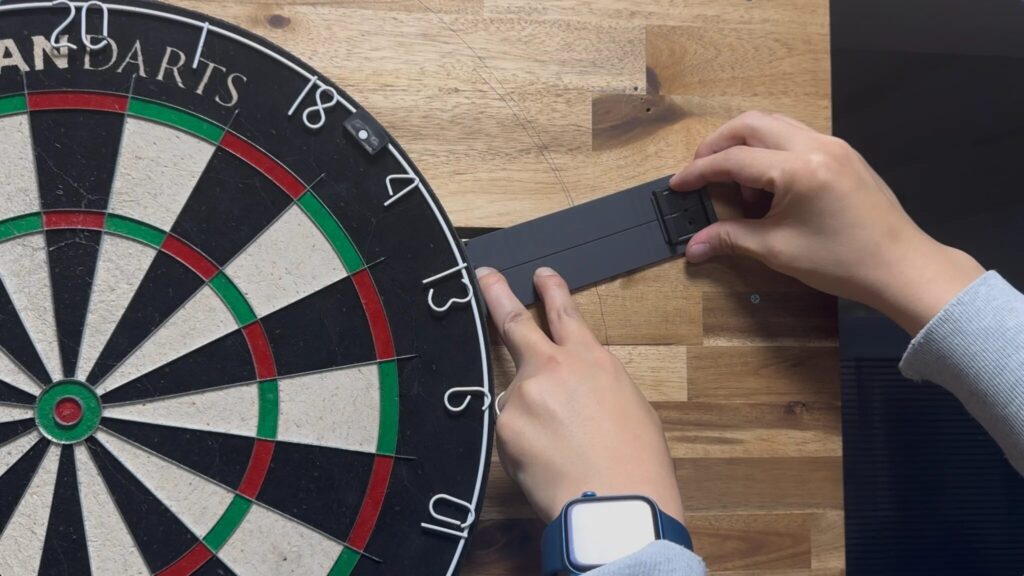

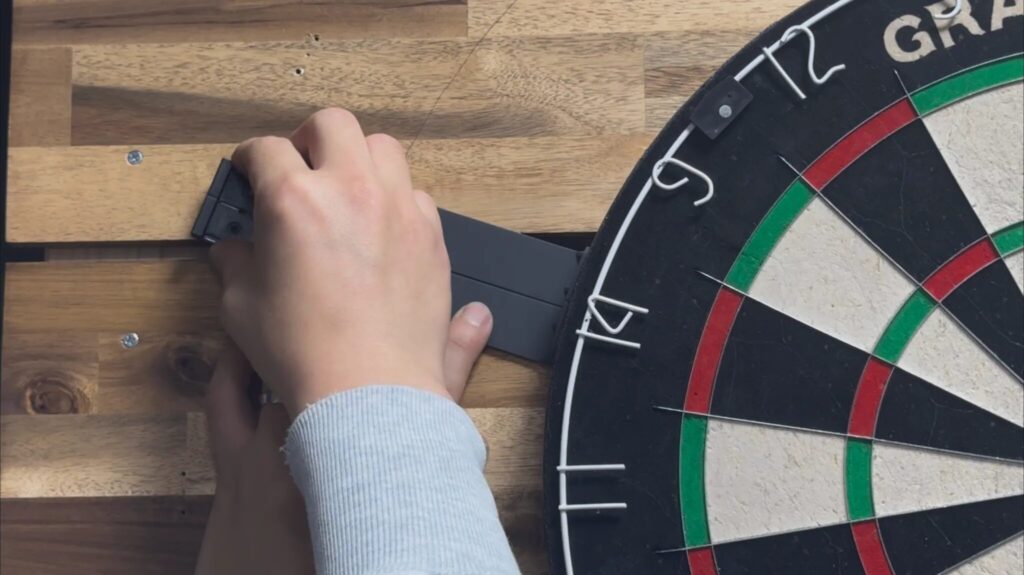

Richten Sie die gebogene Kante der L-förmigen Führung an der Außenkante der Dartscheibe aus.Richten Sie es an der Position der Nummer 13 aus.

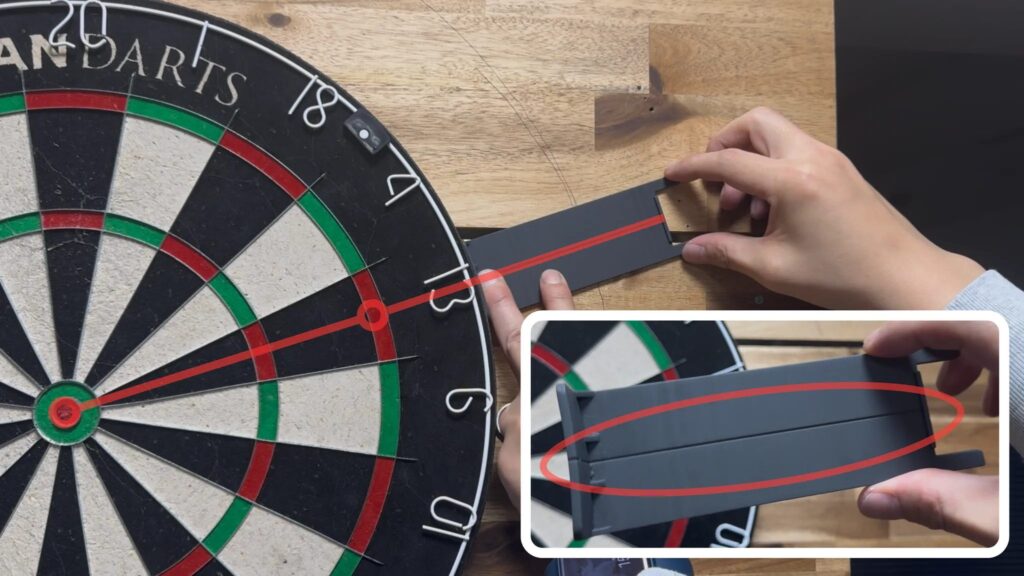

Richten Sie die Mittellinie der L-förmigen Führung entlang der gedachten Linie zwischen Bullseye und dem Mittelpunkt des Doppelfelds der 13 aus.
Halten Sie die Führung fest, damit sie sich nicht verschiebt.

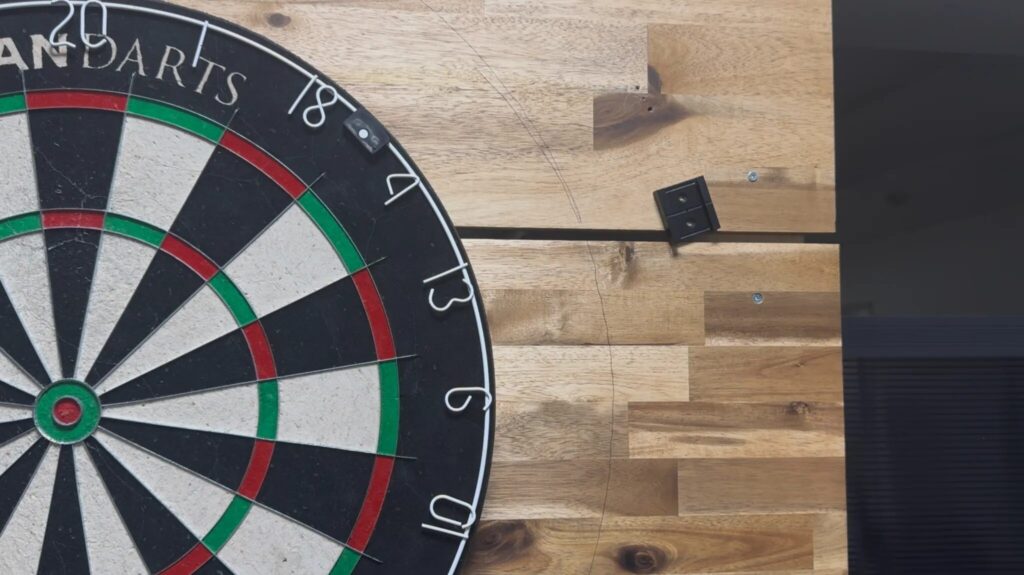

Befestigen Sie die Halterung vorübergehend an der Wand, und zwar innerhalb der Aussparung an der L-förmigen Führung.
Entfernen Sie die L-förmige Führung.

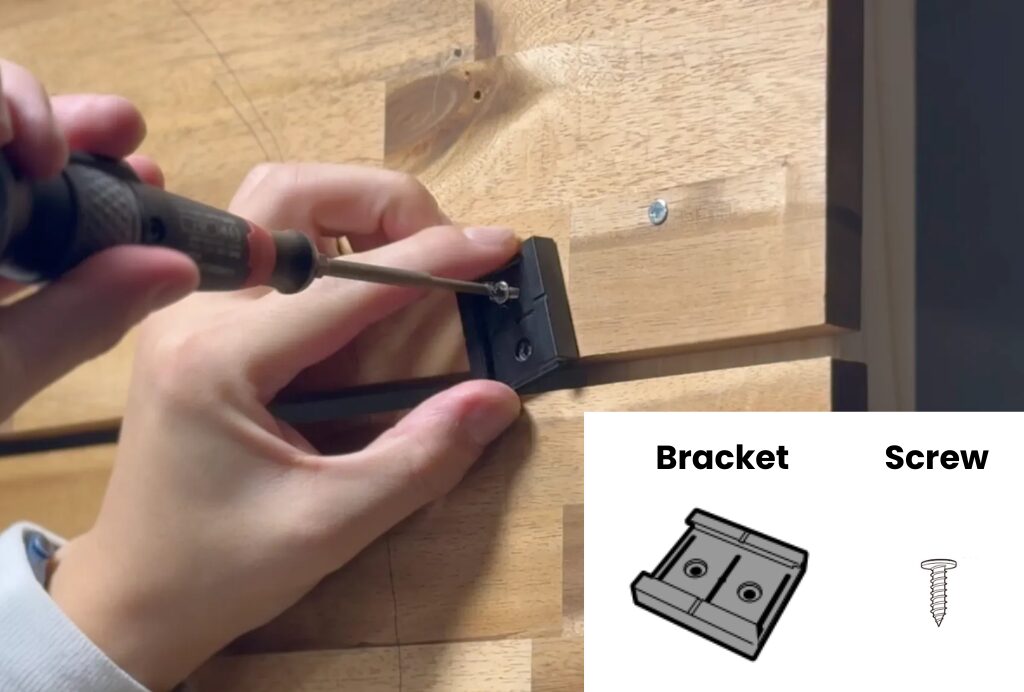

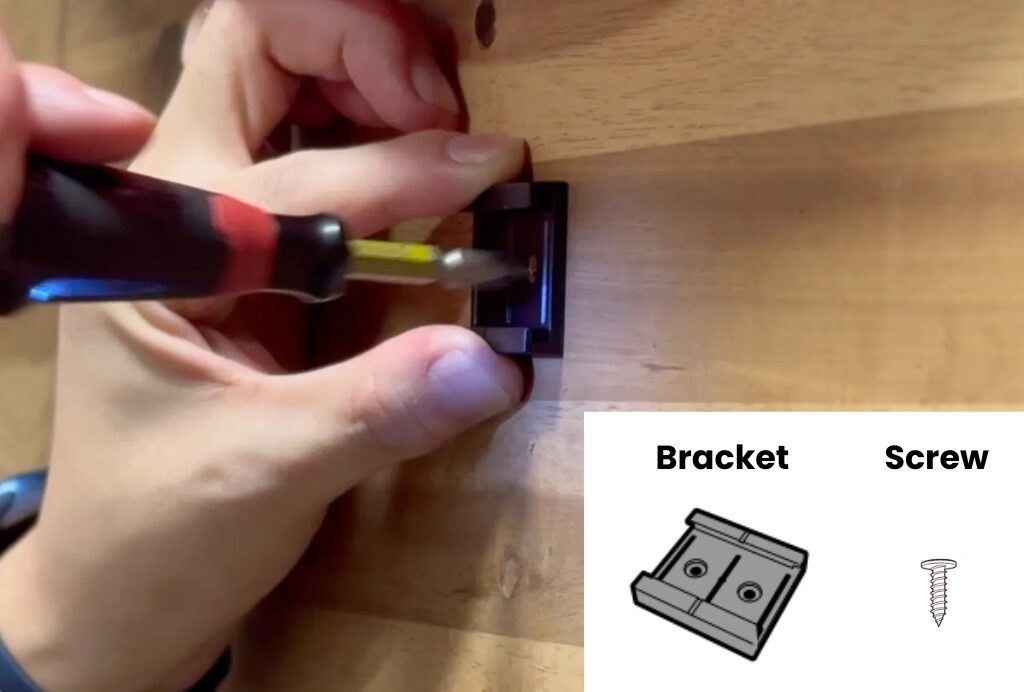

Befestigen Sie die Halterung mit den mitgelieferten Schrauben. Vorbohrungen erleichtern die Montage.
Montieren Sie die Halterung auf der gegenüberliegenden Seite auf die gleiche Weise.
Die Montage der Halterungen ist nun abgeschlossen.
4.Dartscheibe entfernen
Entfernen Sie die Dartscheibe vorübergehend von der Wand. Die Bracket kann montiert bleiben.
5.Echo-Einheit installieren

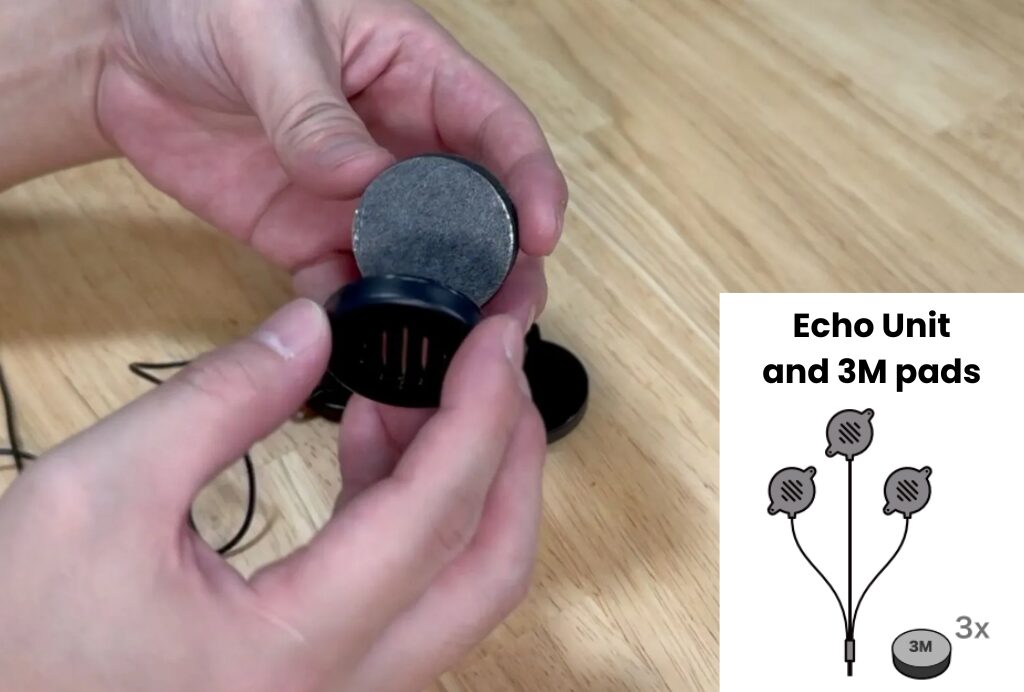

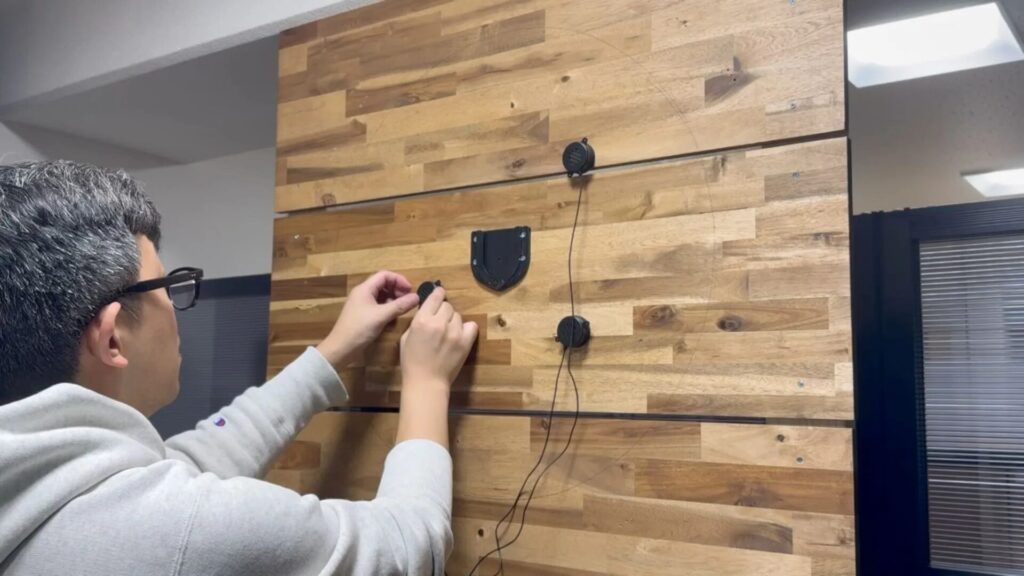

Bringen Sie den mitgelieferten Schwamm an der Echo-Haupteinheit an.

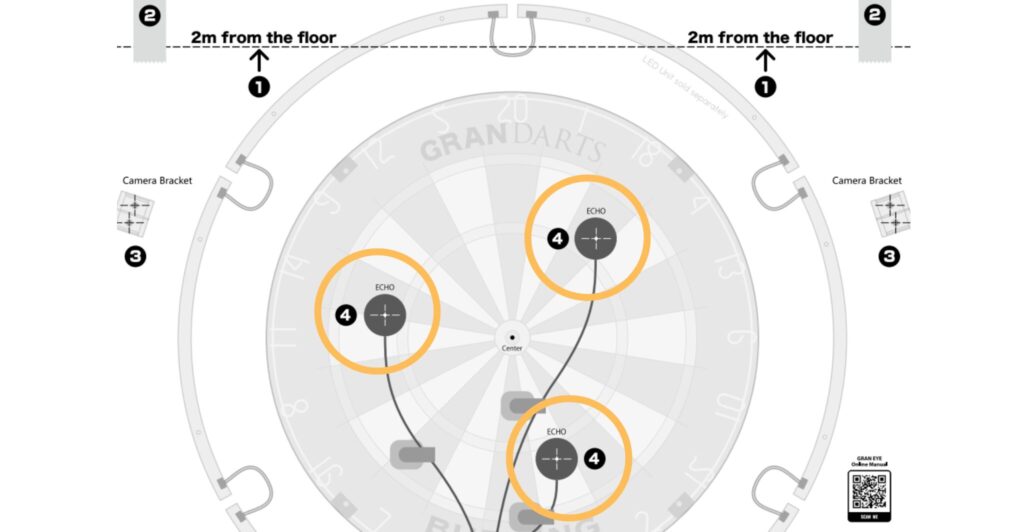

Orientieren Sie sich an der Position „Echo Unit“ auf dem Führungspapier und befestigen Sie die Echo-Einheit an der Wand.
6.Kamera installieren

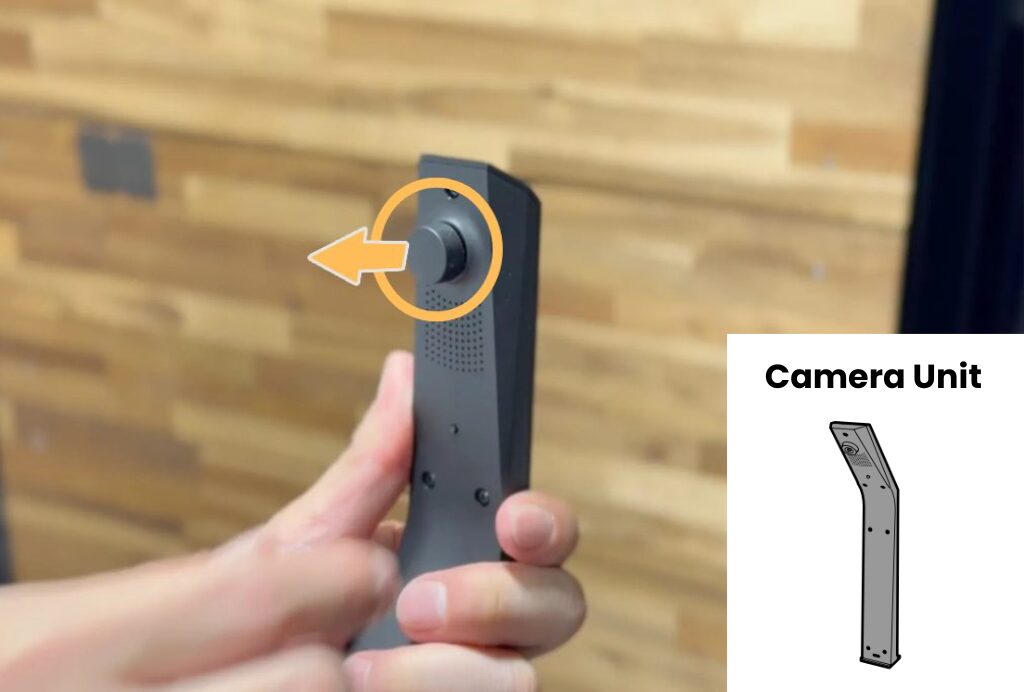

Auf dem Kameraobjektiv befindet sich eine Schutzkappe. Diese vorsichtig greifen und gerade abziehen.

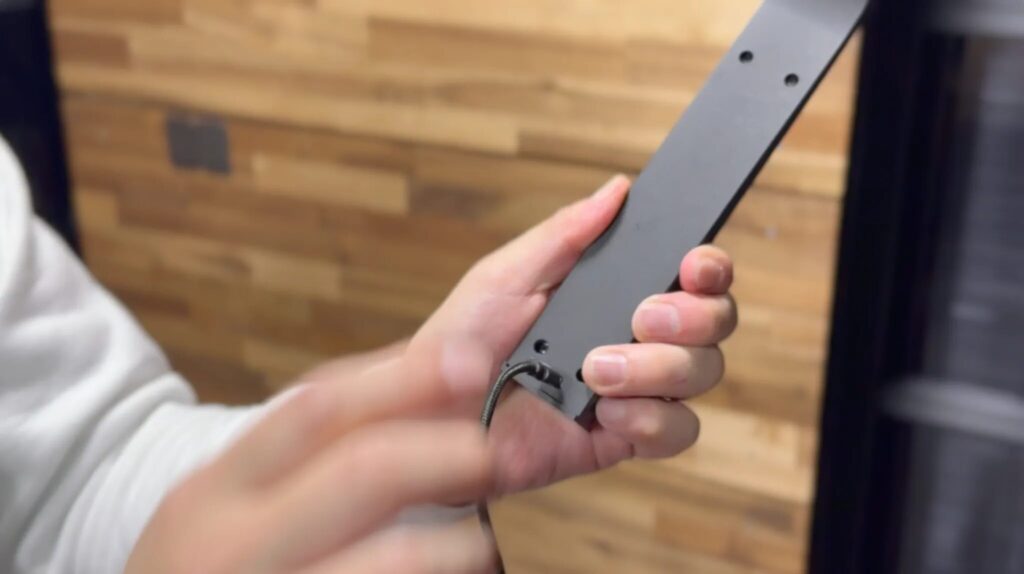

Verbinden Sie den Typ-C-Stecker des mitgelieferten USB-A-zu-C-Kabels mit dem Anschluss an der Kamerabasis.Schließen Sie beide Kameras – links und rechts – mit Kabeln an.

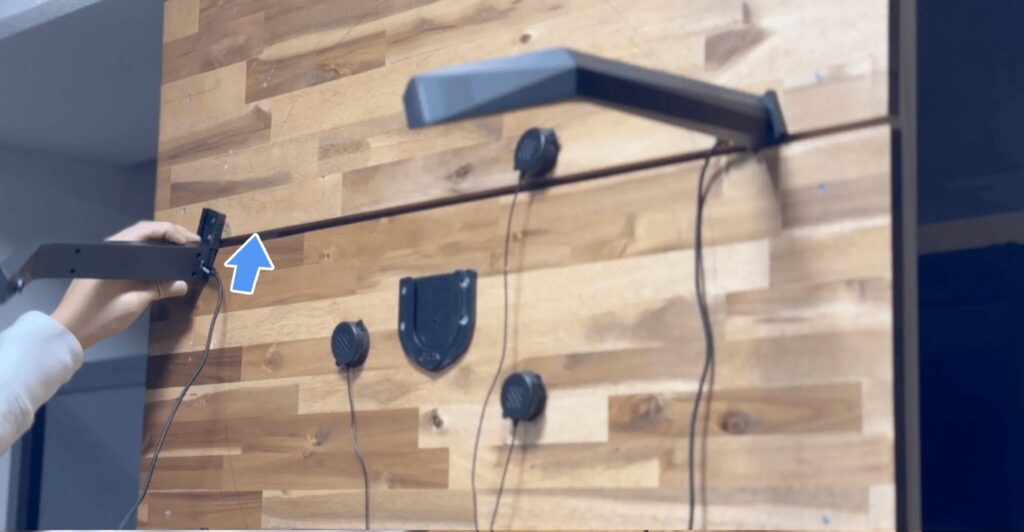

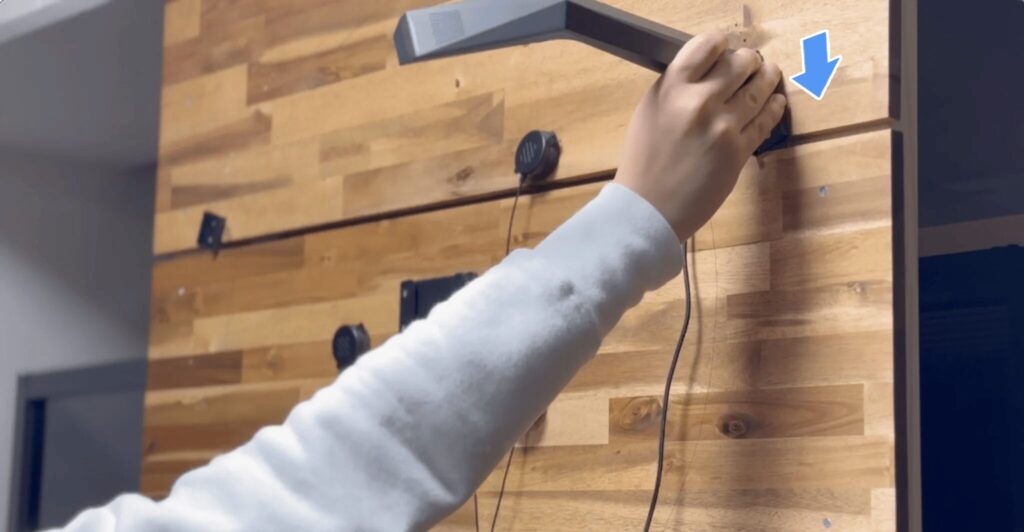

Schieben Sie die Kamera in den bracket, bis sie hörbar einrastet.Schiebe die Kameras in die Halterungen, bis sie einrasten. Die rechte Kamera wird von oben nach unten eingeschoben, die linke Kamera von unten nach oben.

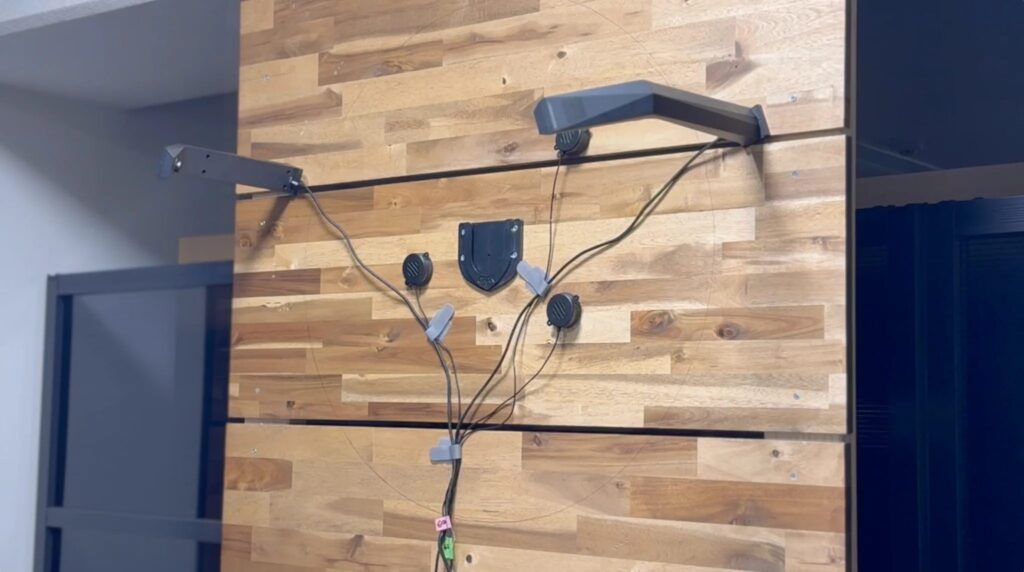

7.Kabel organisieren

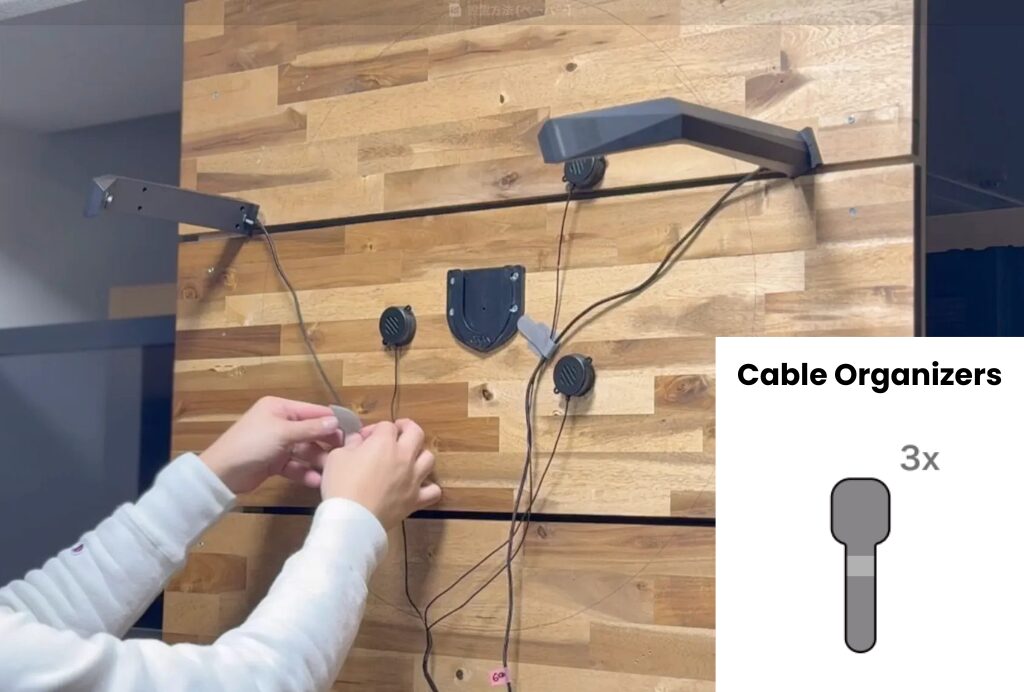

Verwenden Sie die Kabelklemmen, um die Kabel zu bündeln und ordentlich zu verlegen.

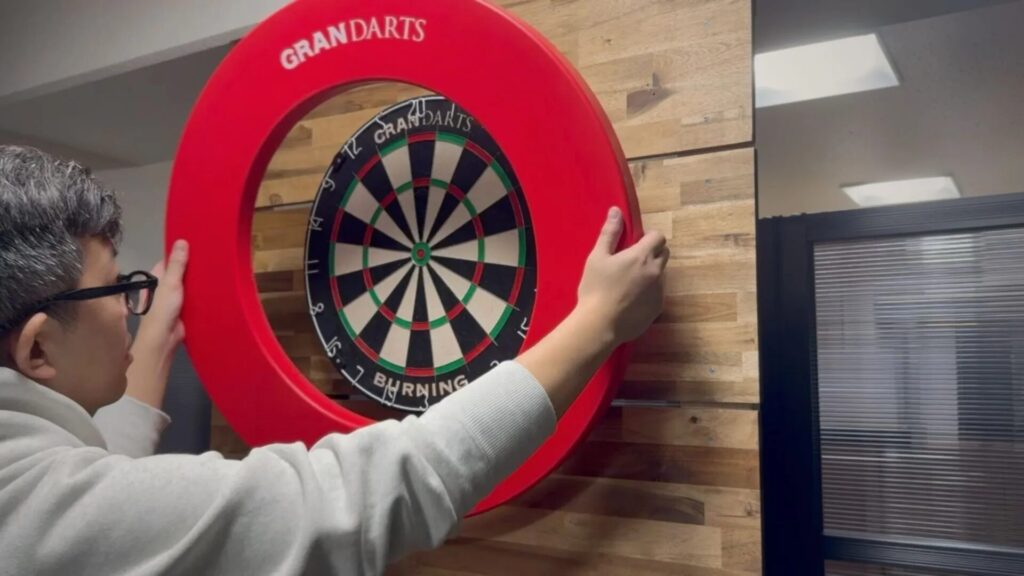

8.Dartscheibe wieder montieren
Bringen Sie die entfernte Dartscheibe und den Surround wieder an ihrem ursprünglichen Platz an. Achten Sie darauf, die Kameras nicht zu berühren oder zu beschädigen.
9.Basiseinheit installieren
Bracket anbringen

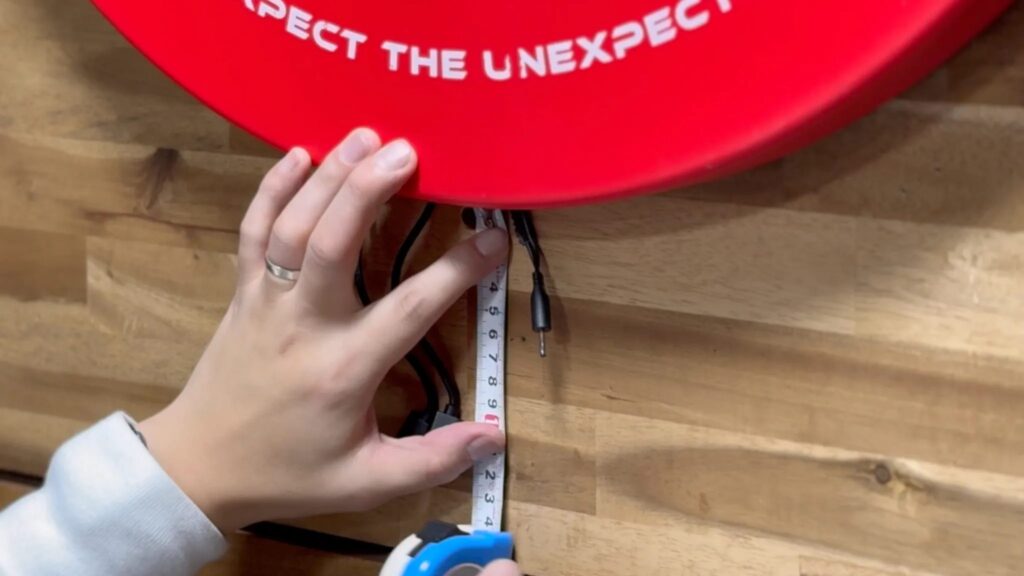

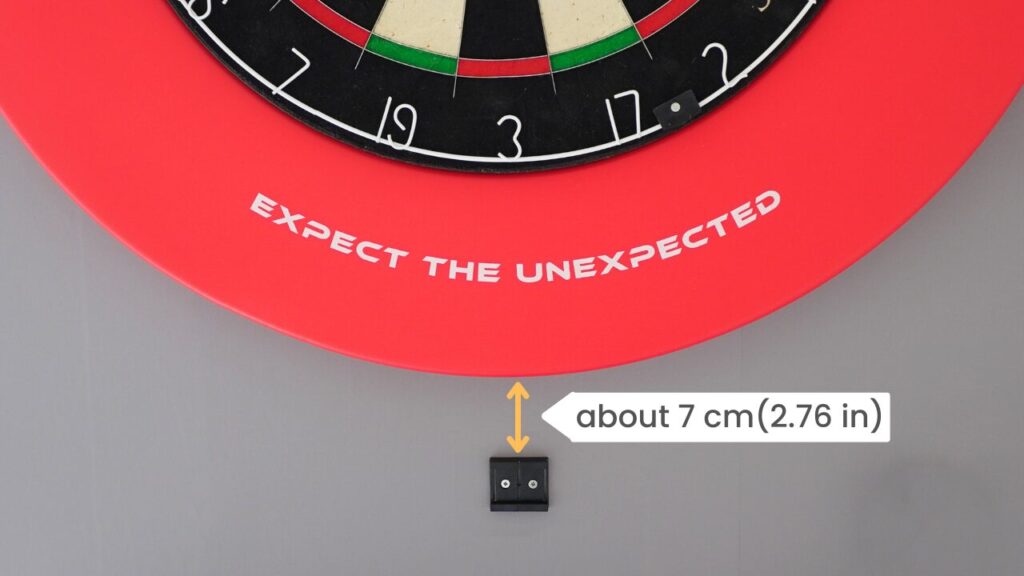

Markieren Sie etwa 7 cm unterhalb des äußeren Randes des Surrounds eine Position. Befestigen Sie dort den bracket für die Basiseinheit mit Schrauben.

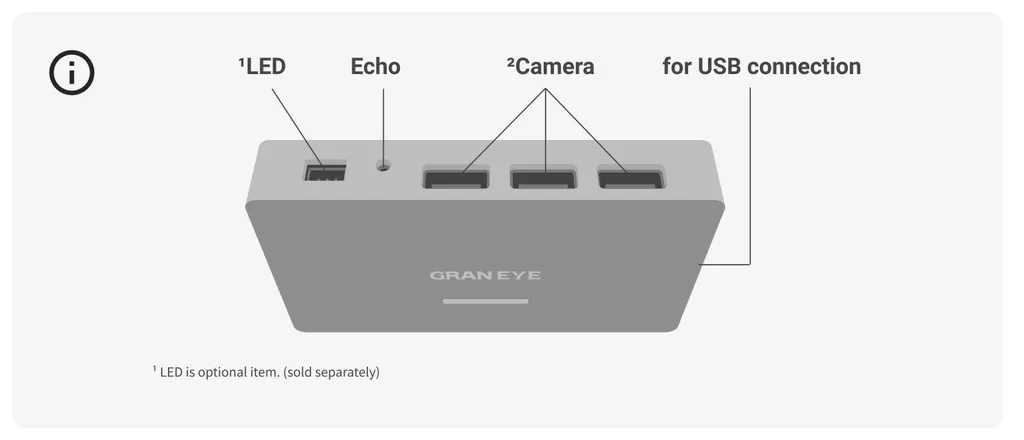

Kabel an die Basiseinheit anschließen

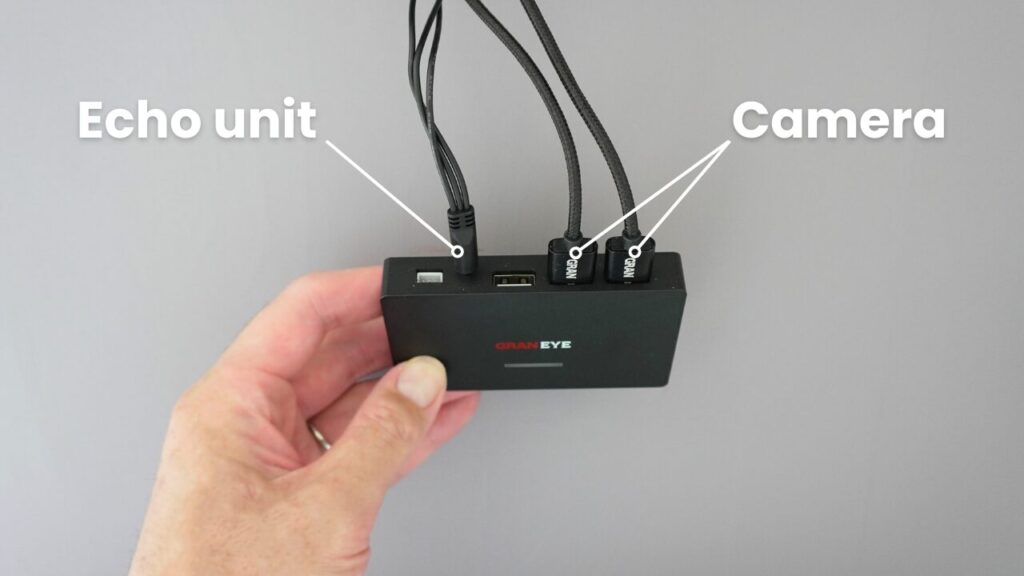

Verbinden Sie die Echo-Einheit und die Kameras mit den mitgelieferten Kabeln.

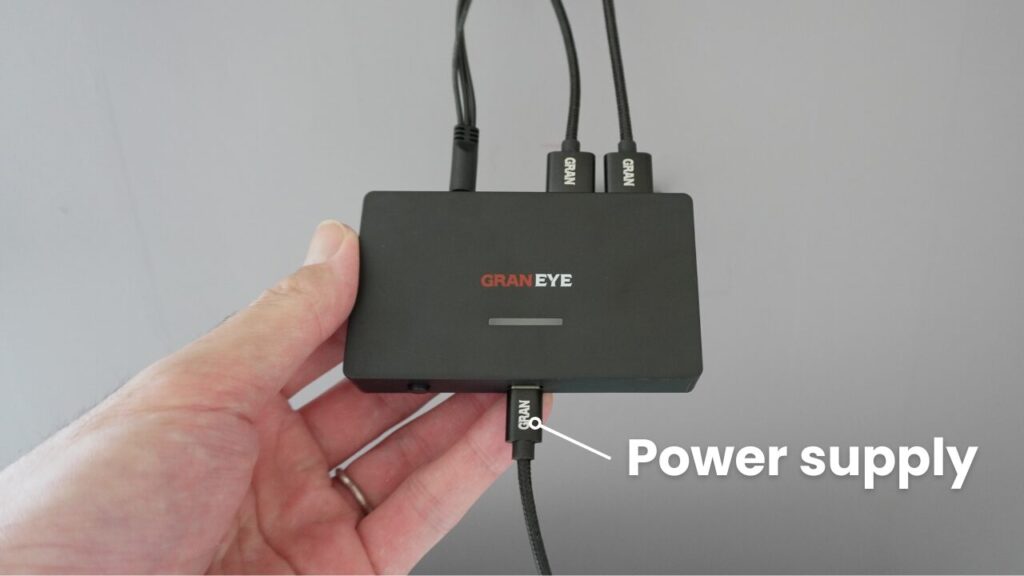

Verbinden Sie anschließend das Netzkabel mit der Unterseite der Basiseinheit.
Hinweis 1: Die LED ist ein optionales Zubehör (separat erhältlich).
Basiseinheit installieren

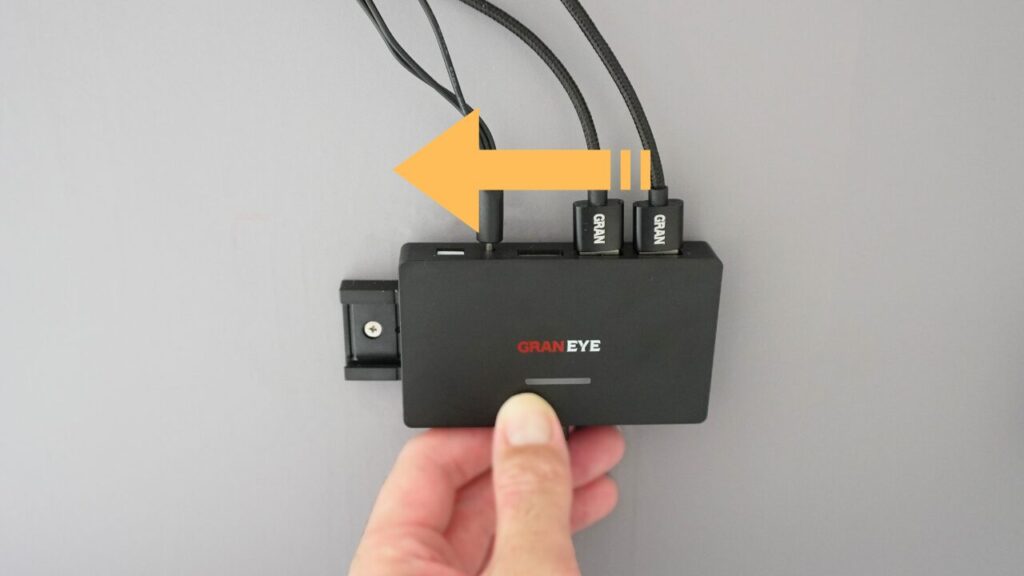

Schieben Sie die Basiseinheit von rechts nach links in den bracket, bis sie hörbar einrastet.
Verbinden Sie das Netzkabel der Basiseinheit mit einem USB-Stromanschluss, um die Einrichtung abzuschließen.
Hinweis: Ein USB-Adapter ist nicht im Lieferumfang enthalten.
